Motore idraulico orbitale BMSY a valvola a disco 80-630 cc/giro

Panoramica del motore idraulico BMSY

Il motore idraulico BMSY è un motore orbitale a valvola a disco disponibile in dieci cilindrate nominali, da BMSY80 a BMSY630, con coppia continua a catalogo di 195–1063 Nm. Le versioni standard con flangia, con montaggio ruota e senza cuscinetti vengono prodotte e fornite EXW Hebei, Cina.

Ogni offerta viene abbinata a un disegno e a un codice d'ordine confermati. La tabella riepilogativa del catalogo serve solo per un primo confronto; la selezione definitiva segue la nostra conferma scritta del vostro punto di lavoro combinato.

• Cilindrate nominali: 80, 100, 125, 160, 195, 245, 305, 395, 490 e 630 cc/giro
• Pressione continua: 170 bar (80–245), 140 bar (305, 395), 130 bar (490, 630)
• Fonte di riferimento: catalogo Olive Branch Hydraulics pp. 107–116 (PDF pp. 109–118)

Costruzione e caratteristiche principali del motore orbitale a valvola a disco

Corpo in cinque parti. Distribuzione a valvola a disco. Gruppo statore–rotore a rulli.

• Distribuzione a valvola a disco (a faccia frontale): l'olio viene temporizzato attraverso un disco di distribuzione piatto all'estremità del motore, e non tramite un cursore sull'albero di uscita.
• Gruppo statore–rotore a rulli: i rulli alloggiati nello statore sono a contatto con i lobi del rotore, realizzando un contatto di rotolamento al posto del contatto di strisciamento nel gerotor.
• Costruzione in cinque parti: il catalogo indica un corpo in cinque parti; confermare con il disegno di assieme selezionato.
• Cuscinetti a rulli conici per impieghi gravosi: montati sulle versioni dotate di cuscinetti (standard e con montaggio ruota) per sostenere i carichi sull'albero.
• Versione senza cuscinetti: nessun cuscinetto motore, scanalatura A17 (12 denti, 12/24 DP, 30°), necessario supporto cuscinetti esterno, nessun valore di frenatura pubblicato.
• Rotazione: con A in ingresso e B in uscita si ottiene una rotazione in senso orario guardando l'albero; invertendo il flusso si inverte la rotazione.
• Albero, attacco e drenaggio: forniti secondo il disegno a catalogo e il codice d'ordine confermato, senza sostituzioni non comunicate.

La versione senza cuscinetti riduce l'ingombro del gruppo di azionamento. In compenso, il riduttore o il mozzo devono sopportare tutti i carichi radiali e assiali.

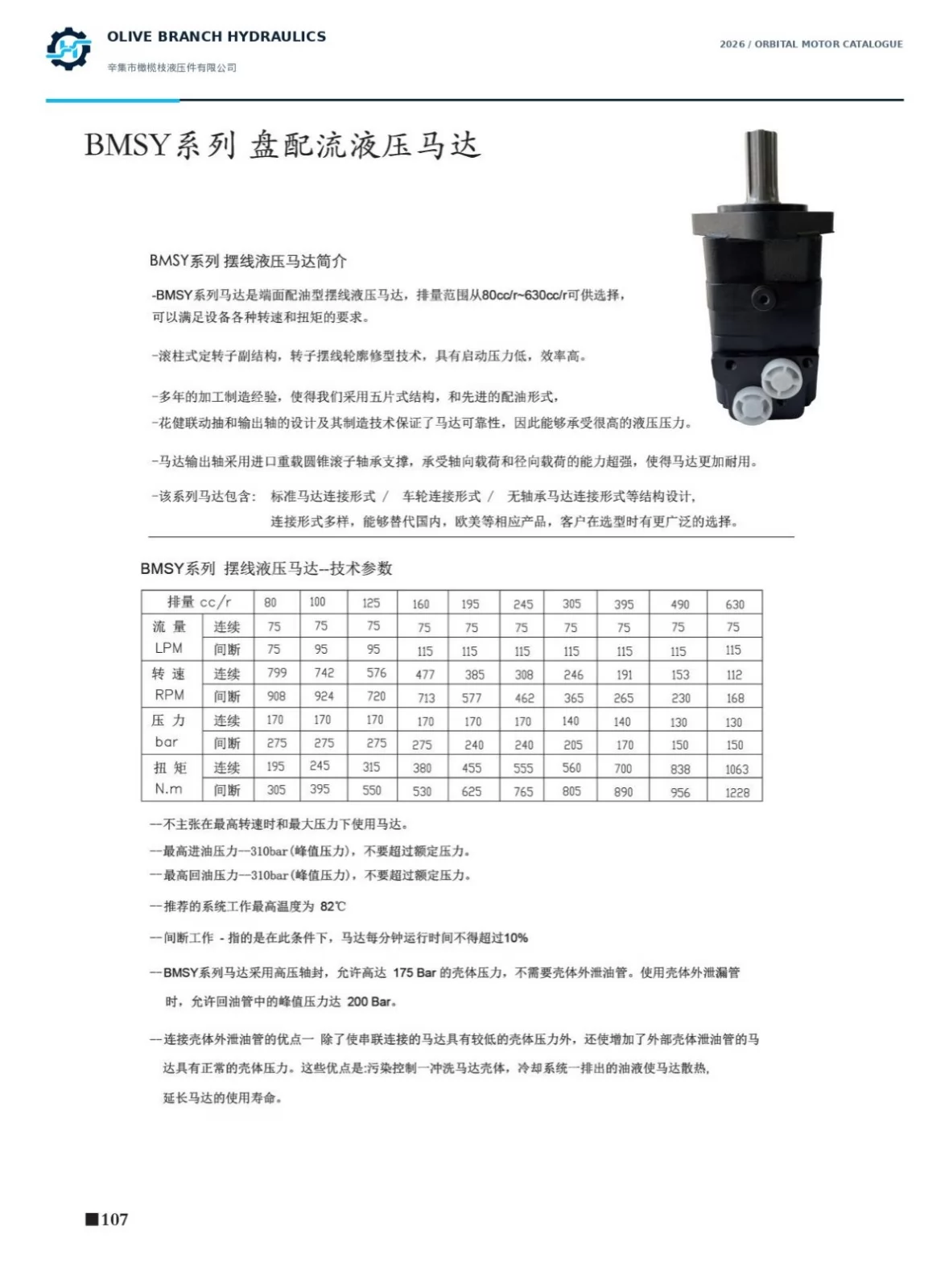

Specifiche tecniche BMSY80–BMSY630

La scelta si basa su quattro verifiche: coppia continua, pressione continua, velocità alla portata disponibile e ciclo di lavoro. I valori intermittenti si applicano per non più di 6 secondi per ogni minuto; velocità massima e pressione massima non sono mai previste come combinazione simultanea.

Riepilogo delle prestazioni a catalogo (valori nominali, continuo / intermittente)

• BMSY80 (80 cc/giro): 75/75 L/min; 799/908 giri/min; 170/275 bar; 195/305 Nm
• BMSY100 (100 cc/giro): 75/95 L/min; 742/924 giri/min; 170/275 bar; 245/395 Nm
• BMSY125 (125 cc/giro): 75/95 L/min; 576/720 giri/min; 170/275 bar; 315/550 Nm
• BMSY160 (160 cc/giro): 75/115 L/min; 477/713 giri/min; 170/275 bar; 380/530 Nm
• BMSY195 (195 cc/giro): 75/115 L/min; 385/577 giri/min; 170/240 bar; 455/625 Nm
• BMSY245 (245 cc/giro): 75/115 L/min; 308/462 giri/min; 170/240 bar; 555/765 Nm
• BMSY305 (305 cc/giro): 75/115 L/min; 246/365 giri/min; 140/205 bar; 560/805 Nm
• BMSY395 (395 cc/giro): 75/115 L/min; 191/265 giri/min; 140/170 bar; 700/890 Nm
• BMSY490 (490 cc/giro): 75/115 L/min; 153/230 giri/min; 130/150 bar; 838/956 Nm
• BMSY630 (630 cc/giro): 75/115 L/min; 112/168 giri/min; 130/150 bar; 1063/1228 Nm

Limiti dei dati da verificare prima della selezione

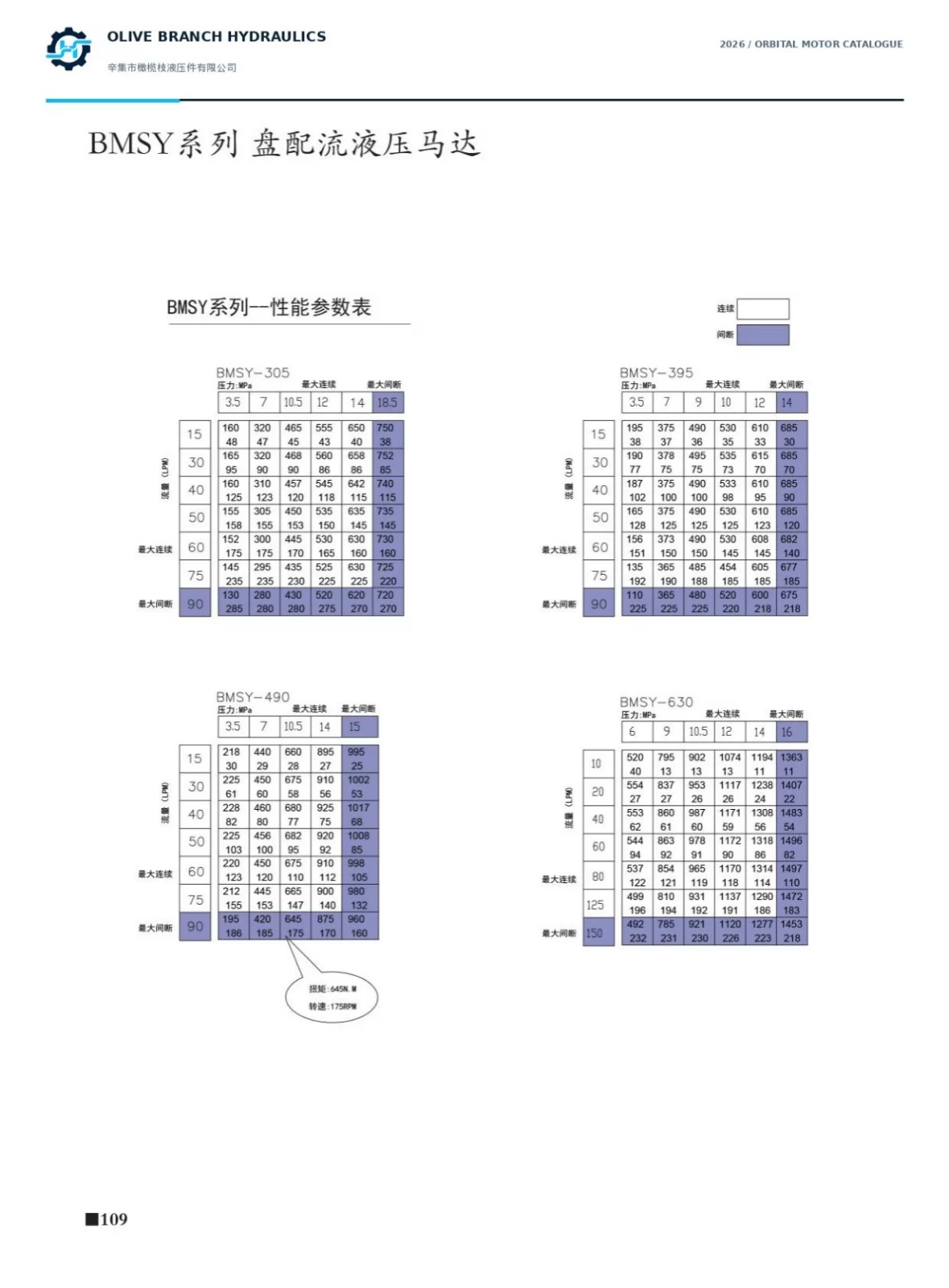

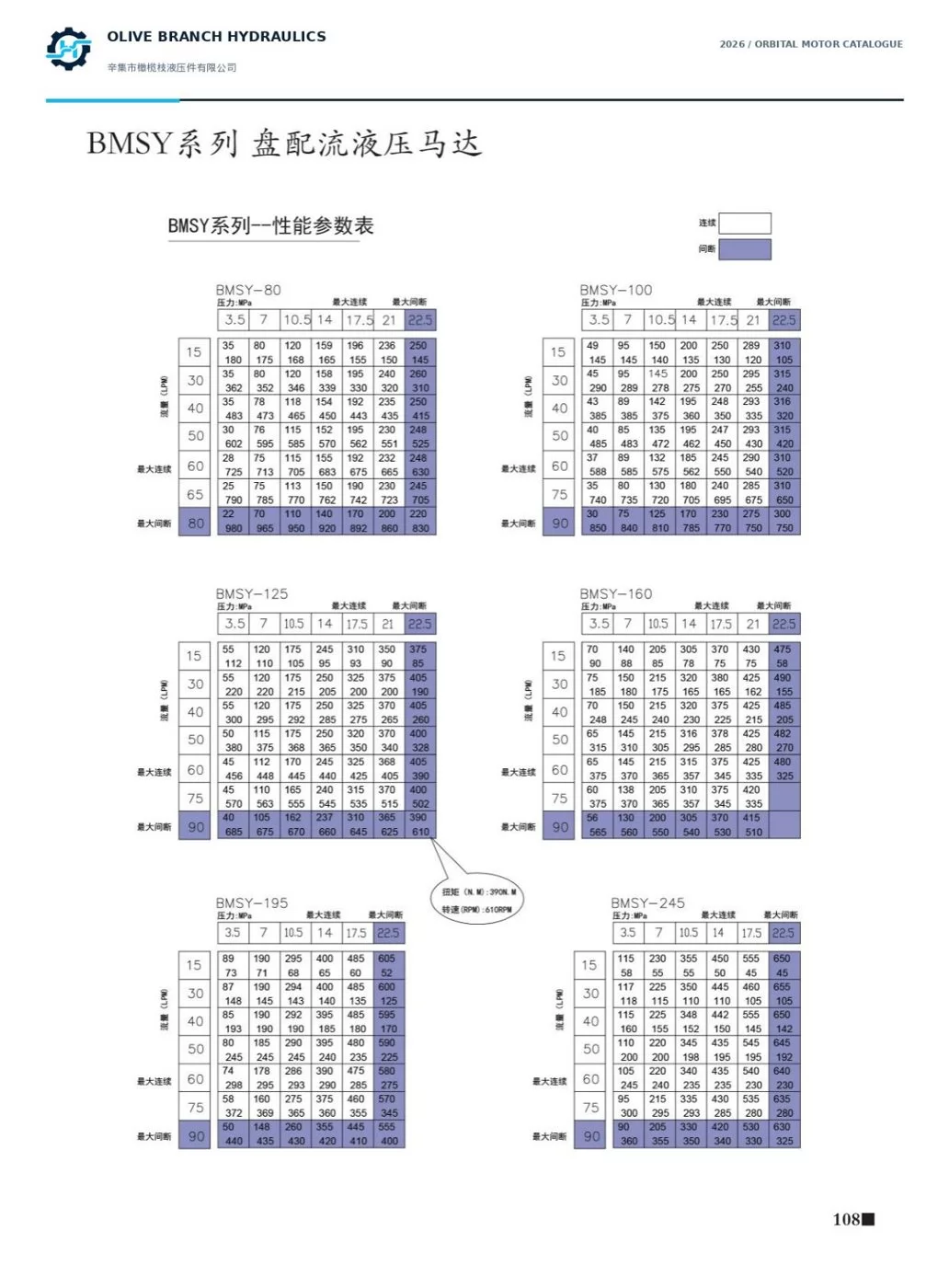

• Le curve di prestazione a pagg. 108–109 differiscono dalla tabella riassuntiva. Ad esempio, la curva del modello BMSY80 indica 65/80 L/min contro 75/75 nella tabella riassuntiva, con pressioni diverse.
• Confermiamo per iscritto il valore di riferimento e non arrotondiamo mai per eccesso un valore nominale.
• 310 bar è un picco transitorio. Non è un valore nominale continuo né un valore nominale di contropressione.
• I dati sulle guarnizioni indicano una pressione nella cassa di 175 bar e un picco di ritorno di 200 bar. Entrambi dipendono dalla velocità e dalla configurazione di drenaggio e vengono confermati per ogni versione.
• La temperatura massima di sistema raccomandata è 82 °C.
• Il disegno di montaggio a pag. 110 riporta le taglie 315 e 475, mentre la tabella delle prestazioni indica 305 e 490. Queste non sono considerate equivalenti.
• La tabella dei motori senza cuscinetti a p. 115 riporta 305 e 490.
• Le dimensioni del BMSY630 non sono presenti nel disegno e nella tabella d'ordine. Vengono fornite solo a partire da un disegno confermato.

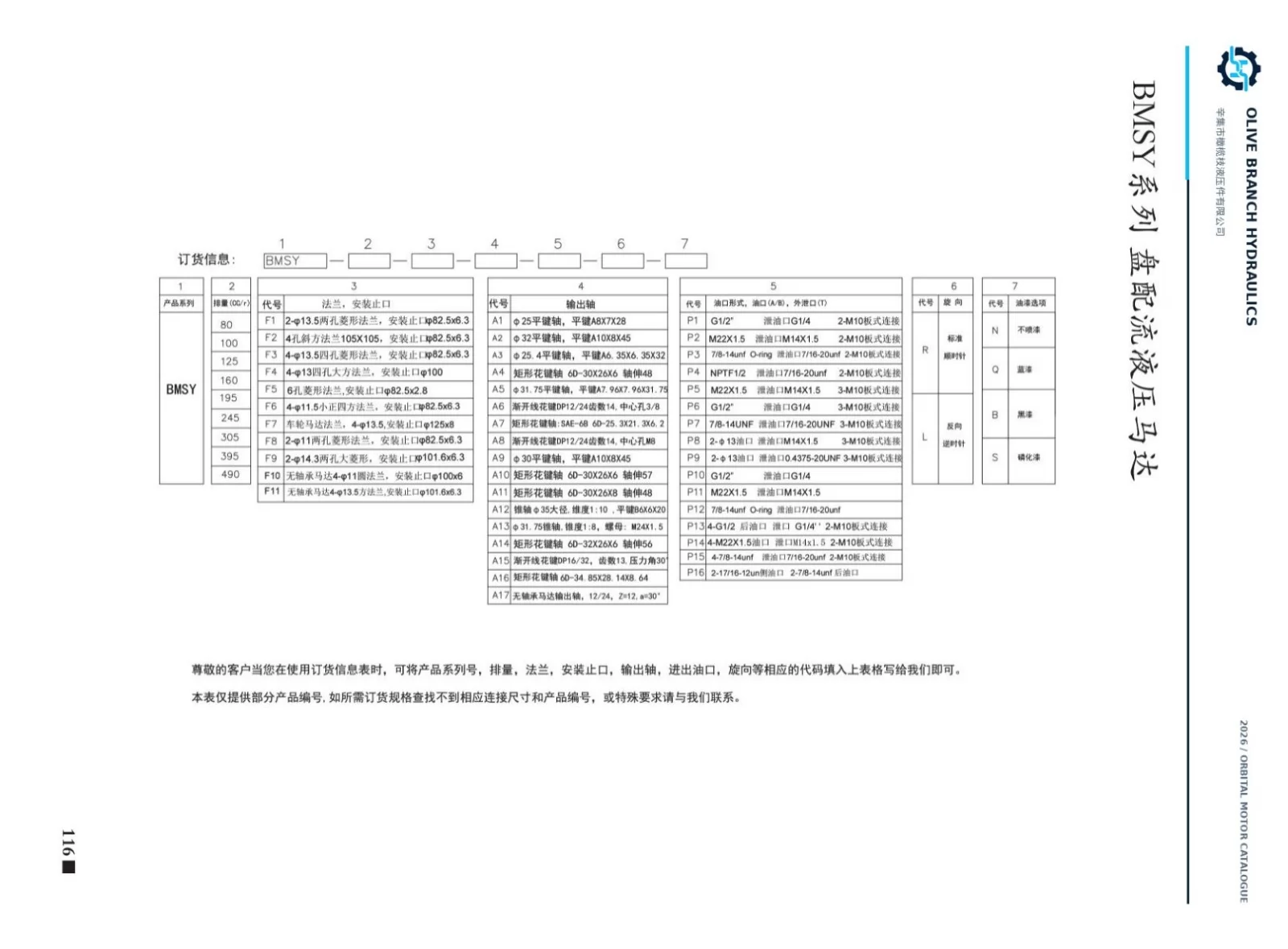

Formati dei codici modello e termini di ricerca

Varianti di scrittura del modello per la ricerca: BMSY80 / BMSY 80 / BMSY-80; BMSY100 / BMSY 100 / BMSY-100; BMSY125 / BMSY 125 / BMSY-125; BMSY160 / BMSY 160 / BMSY-160; BMSY195 / BMSY 195 / BMSY-195; BMSY245 / BMSY 245 / BMSY-245; BMSY305 / BMSY 305 / BMSY-305; BMSY395 / BMSY 395 / BMSY-395; BMSY490 / BMSY 490 / BMSY-490; BMSY630 / BMSY 630 / BMSY-630. Si tratta di alias nominali della taglia, non di codici d'ordine completi. BMSY315 e BMSY475 sono riferimenti riportati nel disegno che richiedono una conferma separata e non sono alias verificati per 305/490. In questa pagina non è verificata alcuna corrispondenza con i codici materiale OEM.

I termini di ricerca equivalenti sono motor hidráulico orbital BMSY e motor orbital con válvula de disco (ES), moteur hydraulique orbital BMSY e moteur orbital à distributeur à disque (FR), e гидромотор BMSY e орбитальный гидромотор с торцевым распределением (RU).

Applicazioni e selezione dell'attrezzatura

Coclee, trasportatori e trasmissioni per ruote impongono carichi diversi a parità di cilindrata. La tabella seguente è un primo filtro basato sulla coppia indicata a catalogo. La compatibilità esatta con la macchina richiede una revisione completa della configurazione.

Attrezzatura	Configurazione BMSY tipica	Punto di partenza da catalogo	Da confermare prima dell'ordine
Trasportatori	Montaggio standard	Dimensionamento in base alla coppia continua alla velocità di linea	Frequenza di avvio/arresto, ciclo di lavoro, instradamento dello scarico
Trivelle	Montaggio standard	395–630 cc a listino, 700–1063 Nm in continuo	Eventi di stallo e urto rispetto al limite intermittente di 6 s/min
Attrezzature rotanti	Montaggio standard	125–245 cc a listino, 315–555 Nm in continuo	Frequenza di inversione, contropressione, pressione nella carcassa
Motori ruota progettati su misura	Montaggio ruota	Dimensionamento in base alla coppia sulla ruota e alla velocità di traslazione	Carico radiale, interfaccia del mozzo, indicazioni sui disegni 315/475
Motoriduttori senza cuscinetti	Senza cuscinetti	Dimensioni secondo la tabella senza cuscinetti a p. 115	Cuscinetto esterno, accoppiamento scanalato A17 e qualsiasi sistema di tenuta del carico progettato separatamente

Interfacce meccaniche e differenze di catalogo

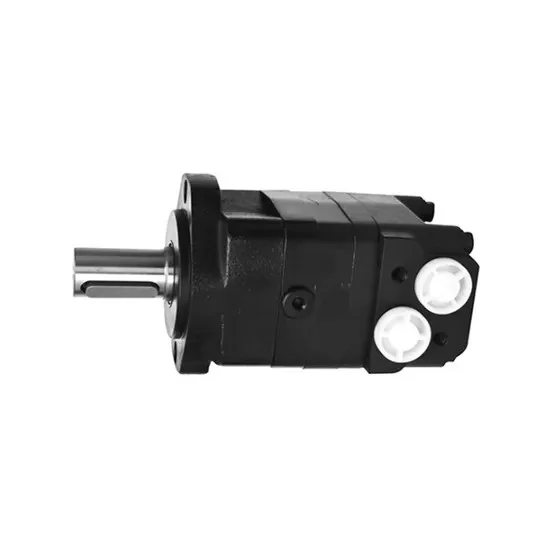

La galleria contiene le pagine di origine complete P107–P116. Le foto illustrano la configurazione standard della famiglia con albero a chiavetta, non tutte le dimensioni, i montaggi ruota o le versioni senza cuscinetti. Utilizzare i codici selezionati per albero, flangia, porta e drenaggio insieme a un disegno approvato.

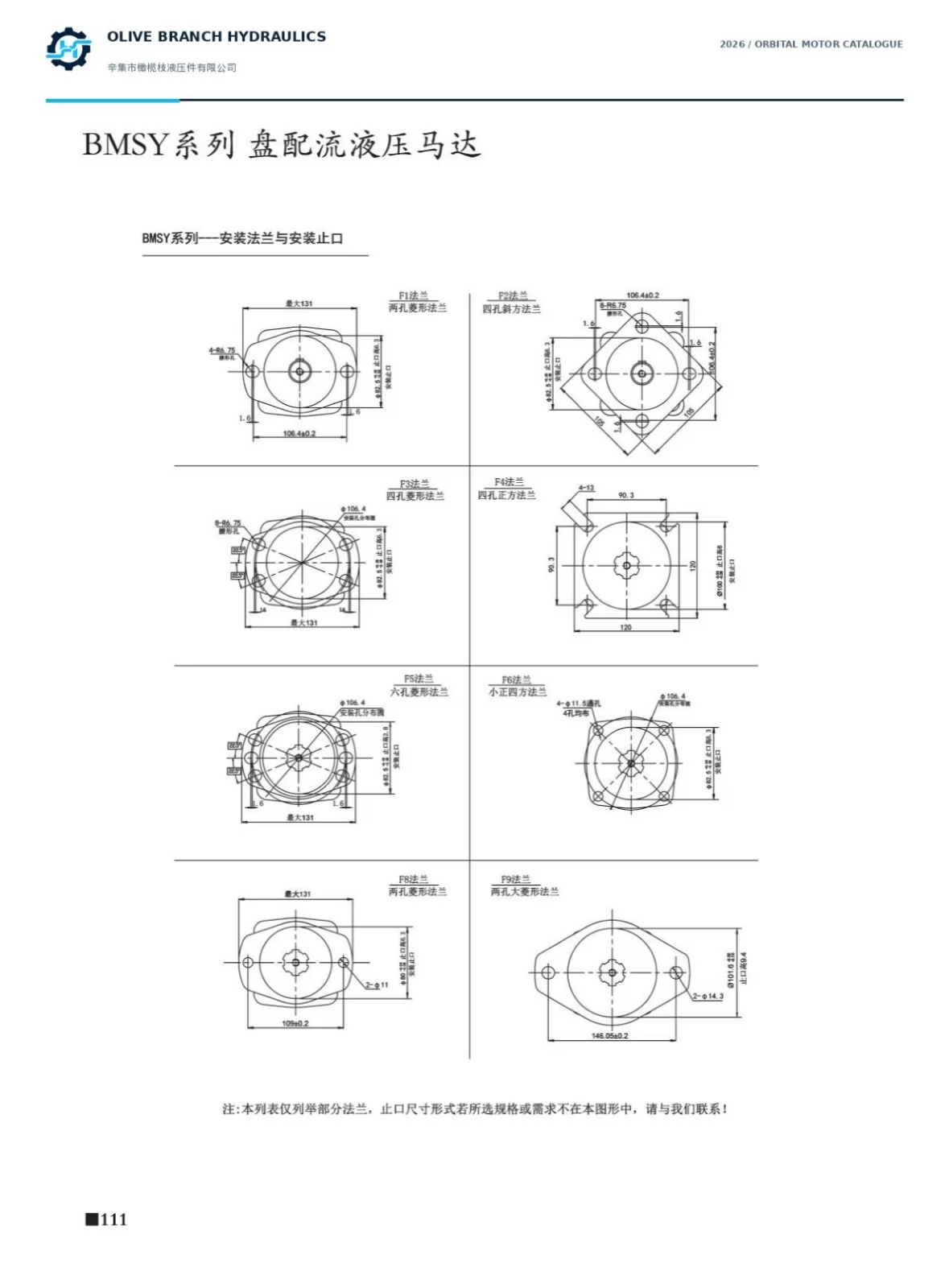

Opzioni di montaggio

F1 è la flangia ovale a due fori, F2 la flangia quadrata a quattro fori, F3 la flangia ovale a quattro fori e F4 la flangia quadrata da 120 mm con centraggio da 100 mm e quattro fori da 13 mm. F5 è la flangia ovale a sei fori. F1/F2/F3/F5/F6 utilizzano un centraggio nominale da 82,5 mm nella tabella d'ordine, ma la sporgenza del centraggio e la geometria dei fori differiscono. F6 è una flangia quadrata più piccola con quattro fori passanti da 11,5 mm su una circonferenza di foratura da 106,4 mm nel disegno. F2 è indicata come 105×105 nella tabella d'ordine, mentre il suo disegno mostra interassi di 106,4 mm: confermare la configurazione finale dei fori anziché considerare queste misure identiche.

F7 è la flangia per ruota: centraggio nominale da 125 mm, quattro fori da 13,5 mm su una circonferenza di foratura da 160 mm. F8 è una flangia ovale a due fori con fori da 11 mm a interasse di 109 mm. F9 è la flangia maggiore a due fori con centraggio da 101,6 mm, fori da 14,3 mm e interasse di 146,05 mm. F10 è la flangia rotonda senza cuscinetti, con centraggio da 100 mm e quattro fori da 11 mm su una circonferenza di foratura da 125 mm. F11 è la flangia quadrata senza cuscinetti, con centraggio da 101,6 mm e quattro fori da 13,5 mm su una circonferenza di foratura da 127 mm. I disegni completi prevalgono per tolleranze e orientamento.

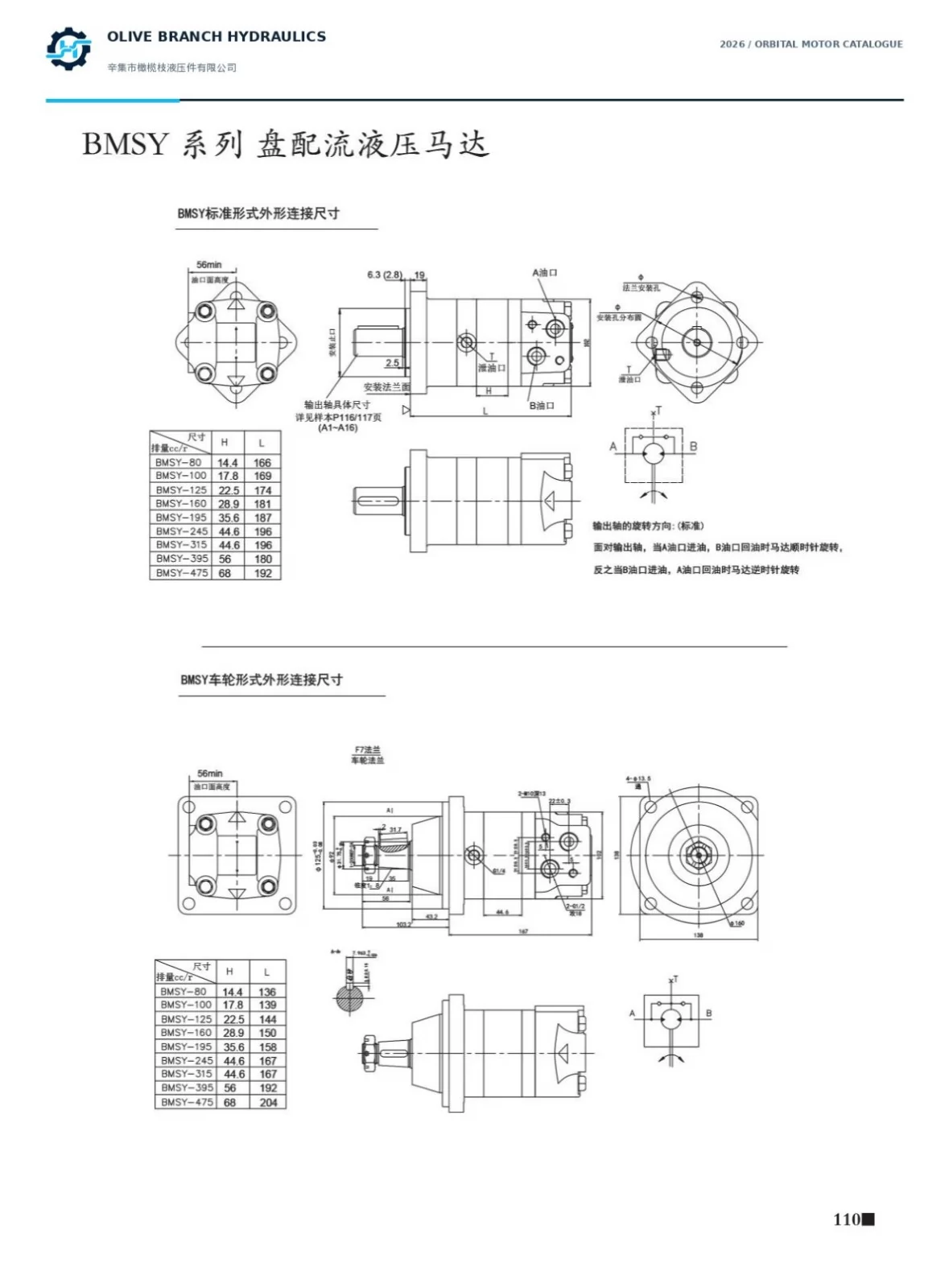

Dimensioni: rispettare le etichette di misura riportate

Le tabelle standard e delle ruote P110 indicano le misure 315 e 475, mentre la tabella delle prestazioni P107 utilizza 305 e 490. Le tabelle senza cuscinetti P115 e la tabella d'ordine P116 utilizzano 305 e 490. Queste etichette non sono confermate come equivalenti. Qui non vengono fornite né le quote di montaggio per la misura 630 né una voce 630 nella tabella d'ordine; richiedere un disegno approvato per la misura 630.

Misura riportata P110	H	L standard	L ruota (mm)
80	14.4	166	136
100	17.8	169	139
125	22.5	174	144
160	28.9	181	150
195	35.6	187	158
245	44.6	196	167
315	44.6	196	167
395	56	180	192
475	68	192	204

H e L sono le etichette presenti nei disegni di origine e non sono definizioni di lunghezza complessiva universalmente intercambiabili. I valori L standard 395/475 sono inferiori ad alcune voci delle misure più piccole, pertanto la tabella non deve essere utilizzata per dedurre un ingombro non confermato. Le misure riportate P115 senza cuscinetti 80/100/125/160/195/245/305/395/490 hanno rispettivamente L pari a 122/124/129/136/142/151/151/163/179 mm. Confermare separatamente l'assieme completo e la sporgenza dell'albero.

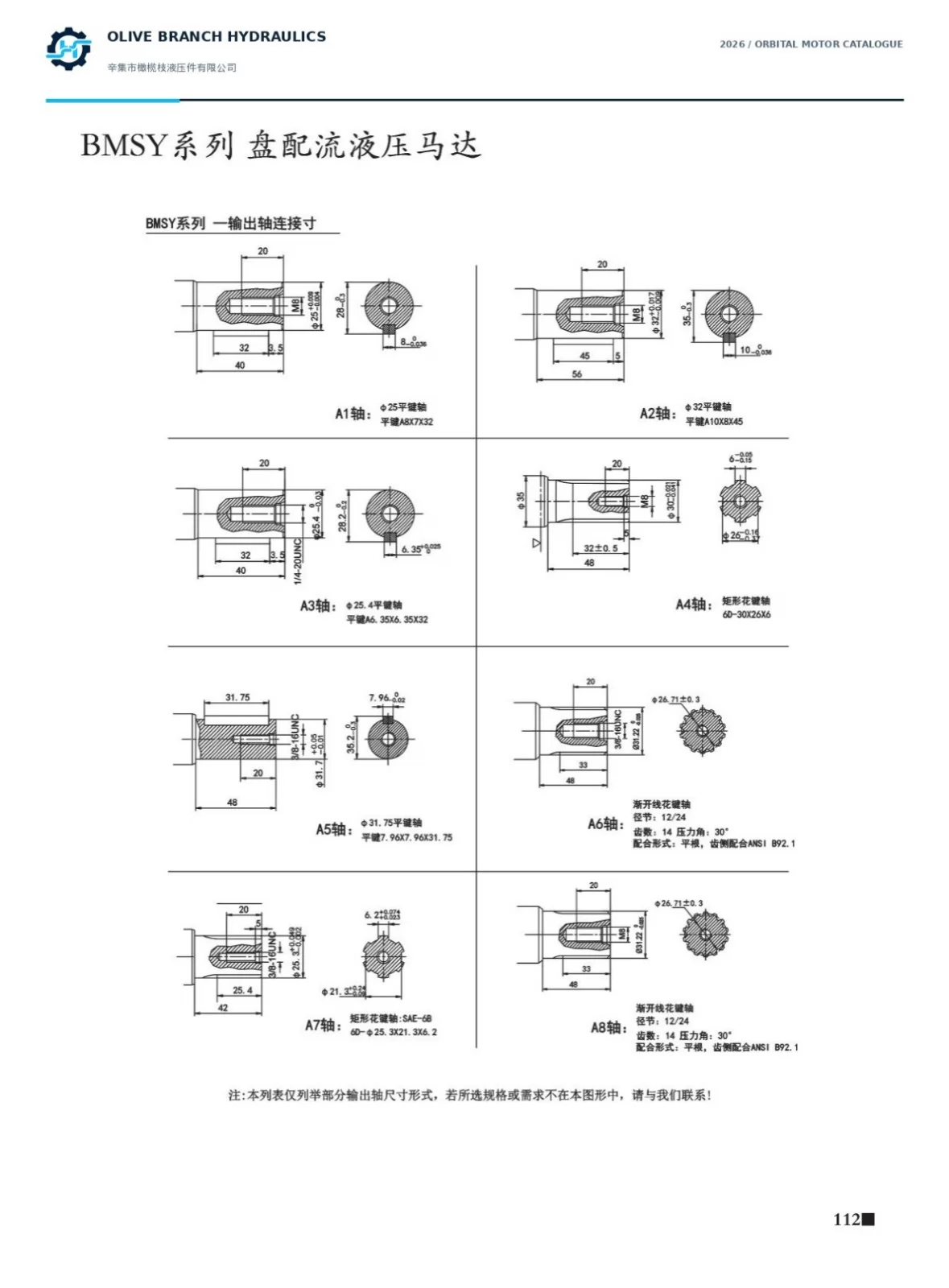

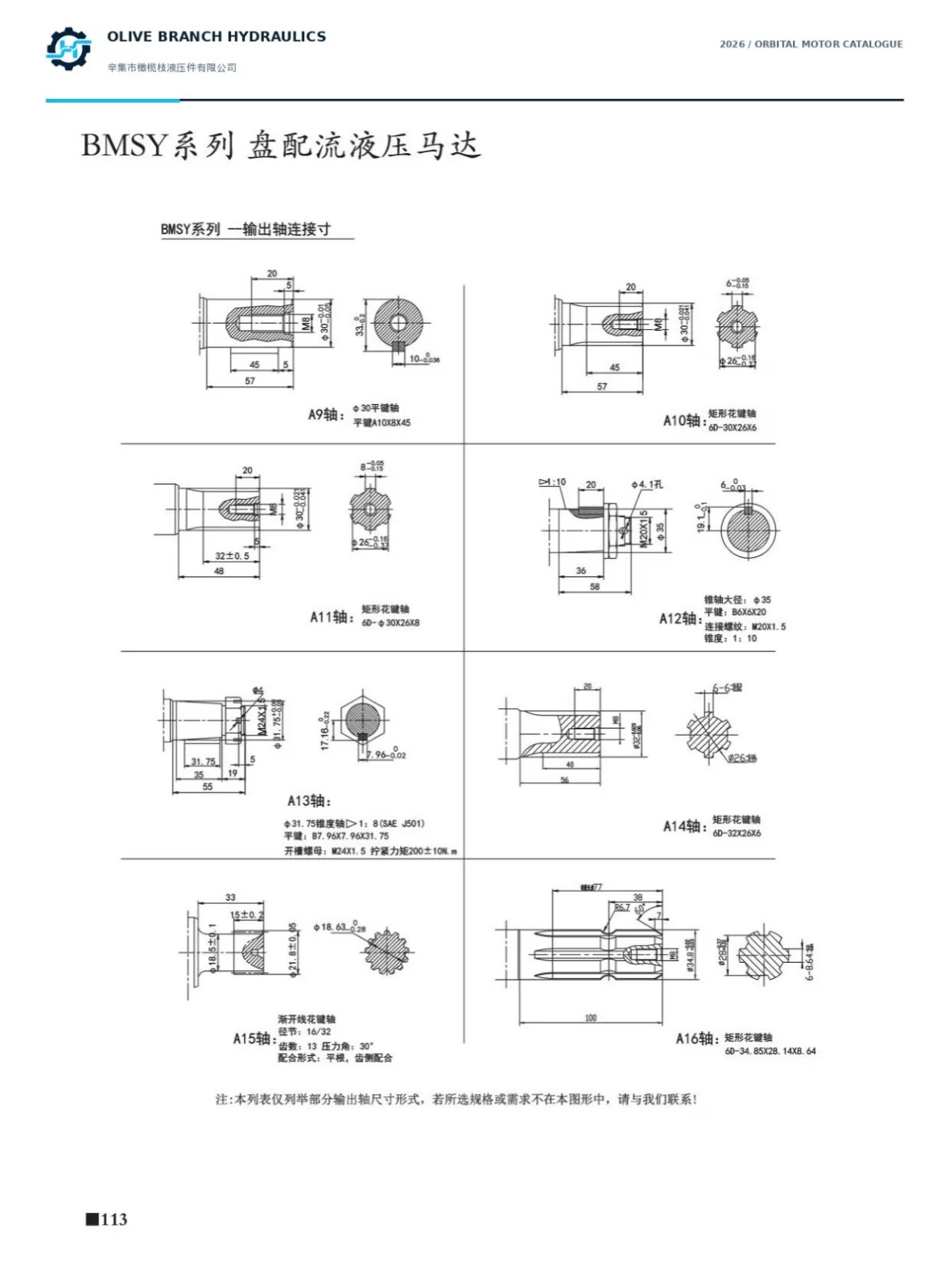

Scelta dell'albero

Tra gli esempi con linguetta figurano A1 Ø25 mm, A2 Ø32 mm con linguetta 10×8×45, A3 Ø25,4 mm con linguetta 6,35×6,35×32, A5 Ø31,75 mm con linguetta 7,96×7,96×31,75 e A9 Ø30 mm con linguetta 10×8×45. A1 è disegnato con una linguetta 8×7×32 su P112, mentre la tabella d'ordine riporta 8×7×28; confermare la lunghezza di innesto. A6 e A8 sono scanalati evolventi a 14 denti, 12/24 DP, 30°, con filettature terminali diverse; A15 è una diversa scanalatura a 13 denti, 16/32 DP. I disegni delle scanalature rettangolari A4/A10/A11/A14/A16 differiscono per dimensioni dei denti o sporgenza; un numero di denti uguale non garantisce l'accoppiamento.

A12 utilizza un cono nominale Ø35 mm con conicità 1:10, linguetta 6×6×20 e filettatura terminale M20×1,5. A13, invece, utilizza un cono Ø31,75 mm con conicità 1:8, linguetta quadra da 7,96 mm e filettatura terminale M24×1,5. Il valore di serraggio P113 di 200±10 Nm si riferisce esclusivamente al dado dell'albero A13 illustrato, non ai bulloni della flangia né a tutti i tipi di albero. A17 senza cuscinetti è una scanalatura a 12 denti, 12/24 DP, 30°; non corrisponde all'albero standard a 14 denti. Il riduttore o il mozzo di alloggiamento deve sostenere i carichi dell'albero e prevedere la lubrificazione necessaria.

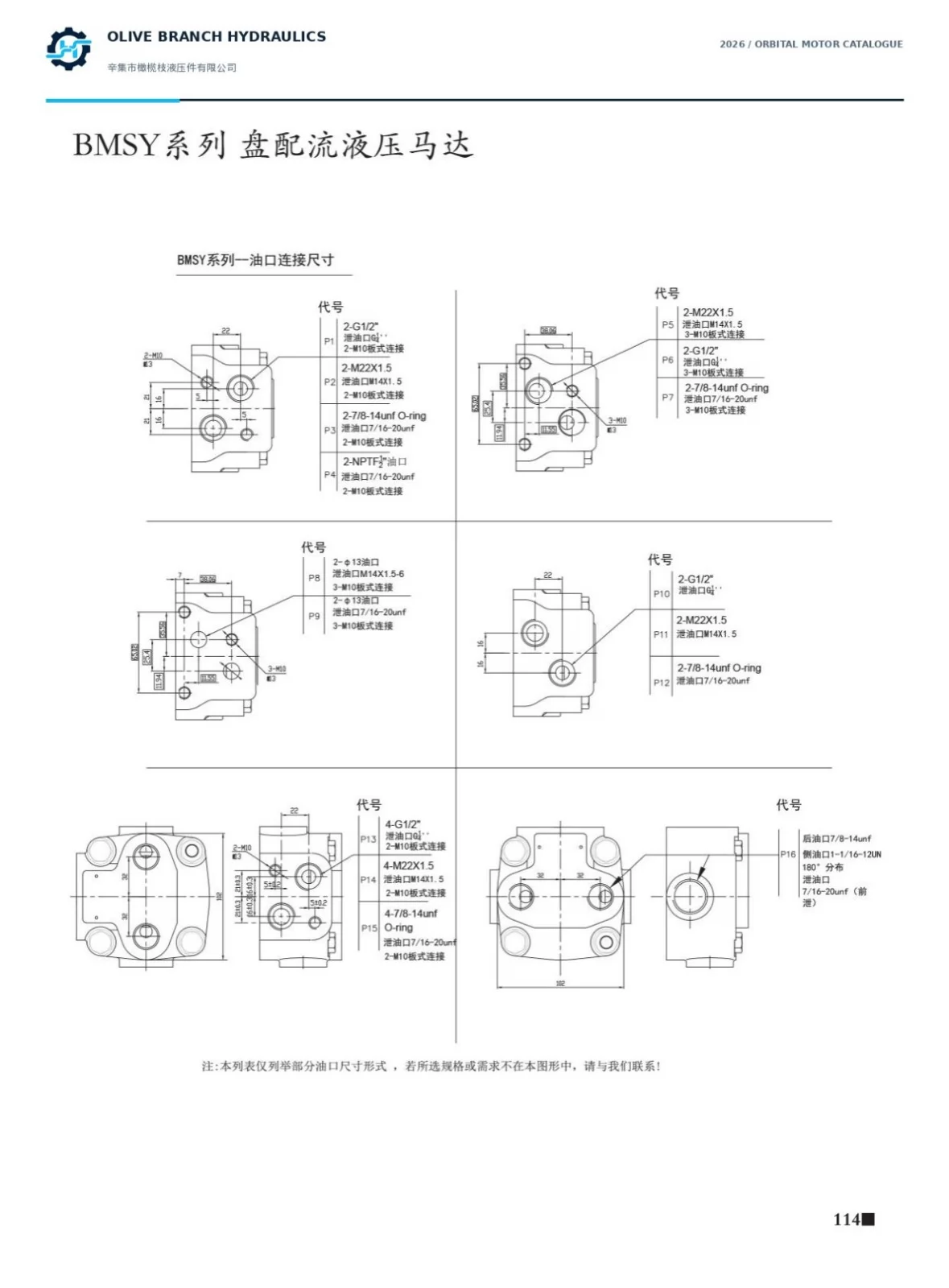

Porte principali e drenaggio della cassa

P1/P6/P10 utilizzano porte principali G1/2; P2/P5/P11 utilizzano M22×1,5; P3/P7/P12 utilizzano porte con O-ring 7/8-14 UNF; P4 utilizza 1/2 NPT. P1–P4 mostrano uno schema di collegamento frontale con due M10, P5–P7 uno schema diverso con tre M10, mentre P8/P9 presentano due porte aperte Ø13 con schema a tre M10. P13/P14/P15 mostrano configurazioni a quattro porte che utilizzano rispettivamente G1/2, M22×1,5 o 7/8-14 UNF. P16 è una configurazione speciale con porte posteriori/laterali e drenaggio anteriore separato: confermare la descrizione effettiva della filettatura principale e l'assegnazione delle porte rispetto al disegno, poiché la dicitura nella tabella d'ordine è diversa.

Le opzioni per il drenaggio della cassa includono G1/4, M14×1.5 e 7/16-20 UNF, a seconda del codice della porta. La filettatura dei bulloni di montaggio non corrisponde alla filettatura principale della porta fluida. Prima dell'installazione, concordare la forma della tenuta, la profondità della filettatura, la pressione di ritorno e il drenaggio esterno.

Prodotti correlati: confrontare il motore a valvola a disco BMV e il motore orbitale BMT, specificati in modo indipendente. Nomi simili o cilindrate nominali analoghe non stabiliscono l'intercambiabilità.

Fornitura OEM/ODM, Private Label e all'ingrosso

MOQ, tempi di consegna e condizioni per i campioni vengono quotati per ogni configurazione. Sono accettati piccoli ordini di prova.

1. Ci invii la sua richiesta: disegno, codice d'ordine o targhetta del motore esistente.
2. Verifichiamo la configurazione rispetto al disegno a catalogo e al codice d'ordine.
3. Emettiamo una conferma scritta del servizio combinato e un'offerta EXW Hebei.
4. Realizziamo un campione o un ordine di prova per il test di montaggio e di funzionamento.
5. Lei approva la configurazione e la produzione del lotto prosegue con lo stesso codice.
6. La merce viene consegnata EXW Hebei con i documenti specifici per l'ordine.

Configurazione OEM/ODM

• Le opzioni riguardano tipo di montaggio, albero, porta e drenaggio nell'ambito dei codici a catalogo, oltre alla marcatura della targhetta e all'imballaggio.
• I disegni possono essere inviati in formato PDF o CAD. I termini dell'NDA possono essere concordati prima della condivisione dei file.

Private Label e imballaggio pronto per la vendita al dettaglio

• Forniamo unità a marchio bianco con il vostro marchio sul cartone e sull'etichetta.
• Indicate nella vostra richiesta di offerta i dettagli su codice a barre, etichetta, peso imballato e dimensioni del cartone; le soluzioni disponibili saranno confermate nell'offerta.

Ingrosso, distributori e acquirenti di progetti

• I prezzi a scaglioni di quantità vengono quotati in base al mix di dimensioni richiesto. Gli ordini misti di diverse dimensioni della gamma BMSY possono essere quotati insieme.
• Per le richieste di distribuzione, inviateci il vostro territorio, le dimensioni di interesse e il volume annuo. I termini concordati saranno confermati per iscritto.
• È possibile effettuare un'ispezione in fabbrica a Hebei prima o durante il vostro ordine.

FAQ

La tabella riassuntiva del catalogo è sufficiente per scegliere una taglia BMSY?

No. Si tratta solo di un confronto iniziale, perché le curve alle pp. 108–109 differiscono da essa; pertanto confermiamo per iscritto il vostro punto di lavoro combinato prima della selezione.

Un motore BMSY può funzionare contemporaneamente alla velocità massima e alla pressione massima?

No. Il catalogo non prevede questa combinazione e i valori intermittenti sono limitati a 6 secondi al minuto.

BMSY315 equivale a BMSY305, oppure BMSY475 equivale a BMSY490?

Non è confermata alcuna equivalenza. Le indicazioni 315 e 475 sul disegno di p. 110 devono essere verificate rispetto alle taglie prestazionali 305 e 490 prima di qualsiasi selezione.

Sono disponibili le dimensioni del modello BMSY630?

Solo da un disegno confermato. La taglia 630 non è riportata nel disegno di montaggio né nella tabella d'ordine del catalogo e non ne stimiamo le dimensioni.

Un motore BMSY sostituisce direttamente il motore orbitale di un altro marchio?

Non automaticamente. Inviateci la targhetta e il disegno originali, così da confrontare il codice completo, il montaggio, l'albero, la tenuta, le bocche, il drenaggio, il senso di rotazione, il circuito, i carichi e il servizio nominale prima di approvare qualsiasi sostituzione.

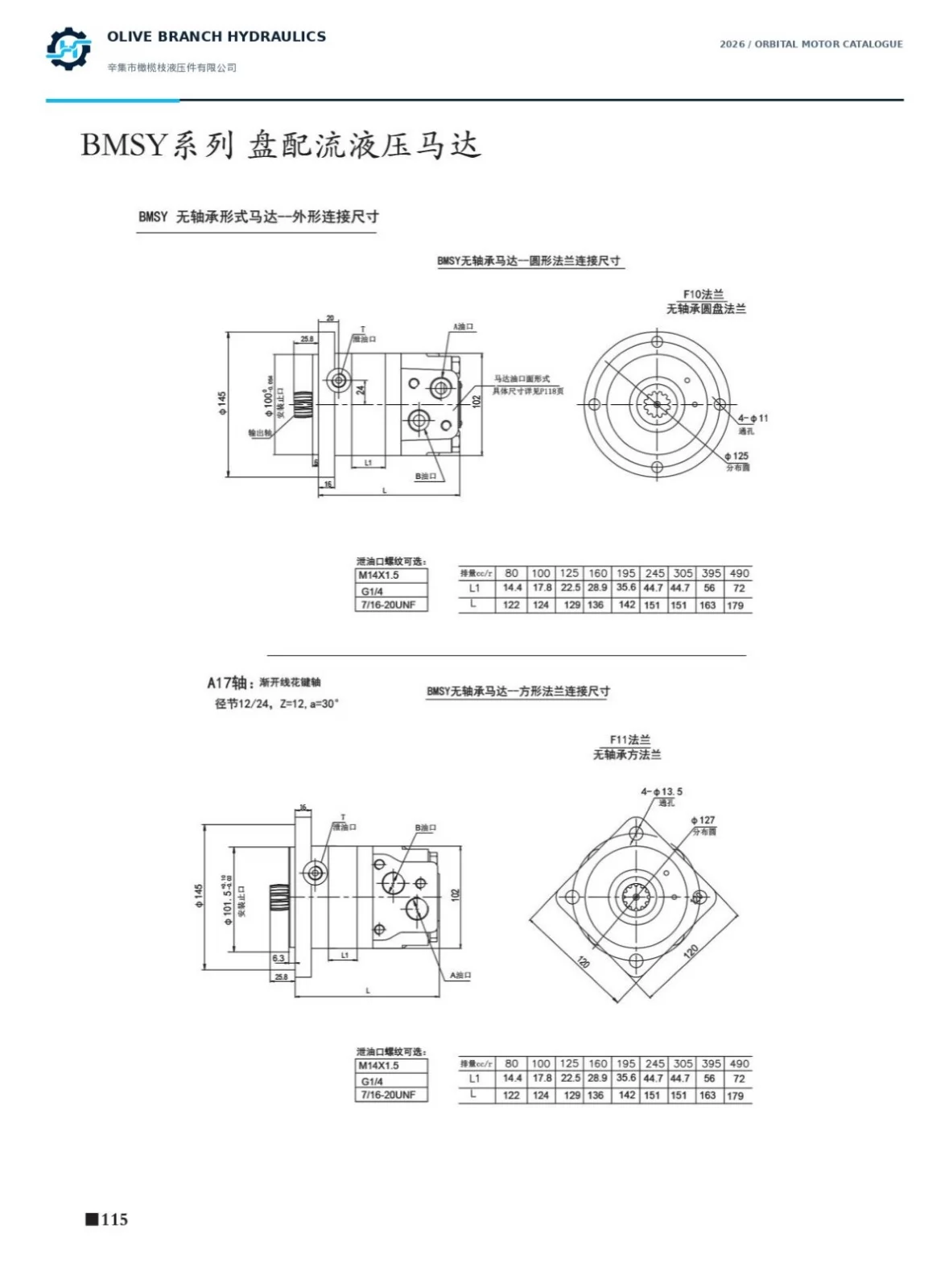

Che cosa richiede il motore BMSY senza cuscinetti?

Richiede un cuscinetto esterno nel riduttore o nel mozzo e l'albero utilizza la scanalatura A17 (12 denti, 12/24 DP, 30°). Per questa versione non è pubblicata alcuna coppia di frenatura.

In che direzione ruota il motore?

In senso orario guardando l'albero, con A come ingresso e B come uscita. Invertire il flusso per ottenere la rotazione in senso antiorario.

BMVS fa parte della serie BMSY?

No. BMVS appartiene alla serie BMV e viene quotato separatamente.

Quali documenti di qualità fornite?

Forniamo documenti specifici per ogni ordine, verificati per la vostra spedizione. Su richiesta è possibile effettuare un'ispezione in fabbrica a Hebei.

Richiedi un preventivo per motori BMSY

1. Dimensione e tipo di montaggio: standard, montaggio su ruota o senza cuscinetti.
2. Punto di lavoro: portata, pressione, velocità, coppia e quota di funzionamento continuo/intermittente.
3. Codici di albero, attacchi e drenaggio, oppure il vostro disegno.
4. Pressione nella carcassa e di ritorno, percorso di drenaggio e temperatura dell'olio.
5. Targhetta o disegno del motore da sostituire.
6. Quantità per dimensione, esigenze di imballaggio o etichettatura e destinazione.

Inviateci questi sei elementi e vi restituiremo un preventivo diretto di fabbrica EXW Hebei con conferma scritta del punto di lavoro, condizioni per i campioni e tempi di consegna per la vostra configurazione.
