محرك هيدروليكي مداري صغير من سلسلة BMM بسعة 8-50 سم³/دورة

محرك هيدروليكي مداري BMM، من 8 إلى 50 سم³/دورة – سلسلة صغيرة منخفضة السرعة وعالية العزم

نظرة عامة على المنتج

المحرك الهيدروليكي المداري BMM هو محرك صغير ذو توزيع عبر العمود، منخفض السرعة وعالي العزم، يتوفر بست إزاحات: BMM-8 وBMM-12.5 وBMM-20 وBMM-32 وBMM-40 وBMM-50. يتراوح العزم المستمر من 11 نيوتن·متر (BMM-8) إلى 46 نيوتن·متر (BMM-50)، ويبلغ الضغط المتقطع المقدّر 140 بار في جميع طرازات السلسلة.

تقوم شركة Olive Branch Hydraulics بتصنيع هذا المحرك الهيدروليكي الصغير في خبي بالصين، لاستخدامه في أنظمة الدفع للآلات الزراعية والحراجية وآلات التشغيل والمعدات الإنشائية. تشمل مراجع البحث: motor hidráulico orbital BMM وгидромотор BMM.

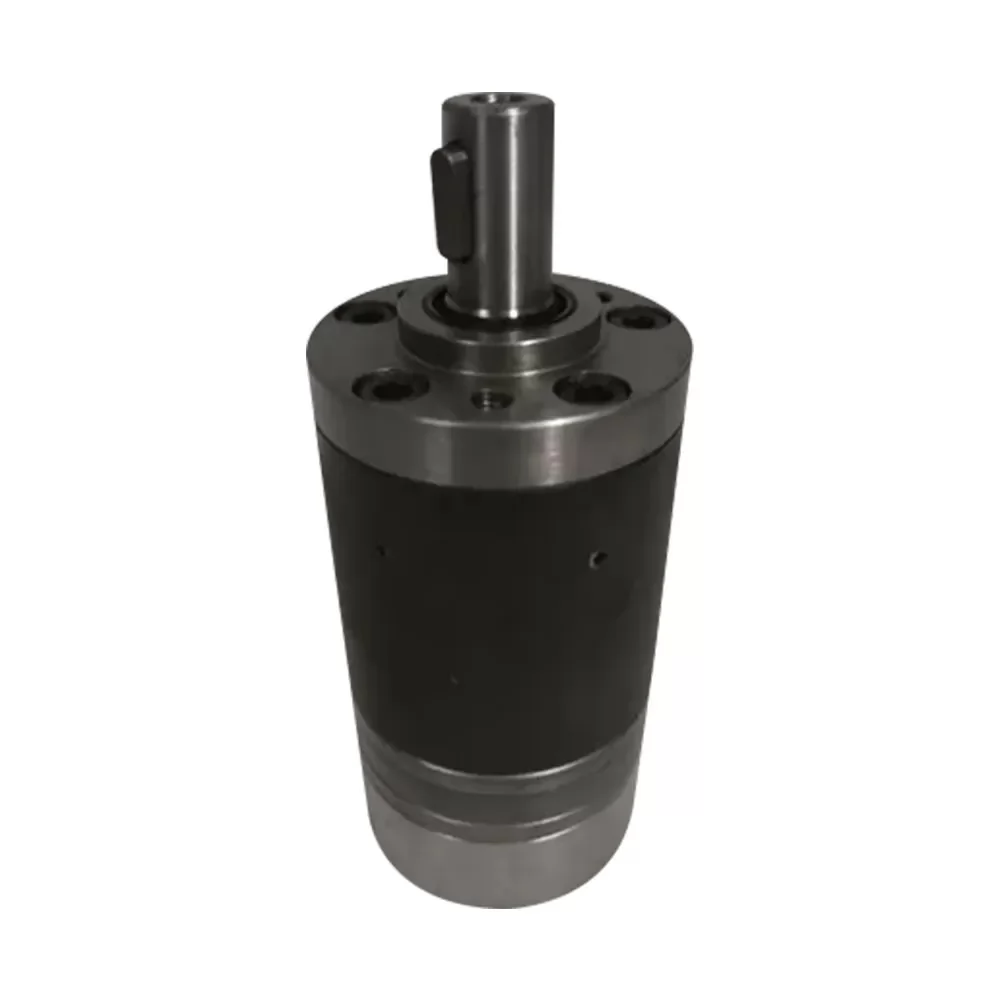

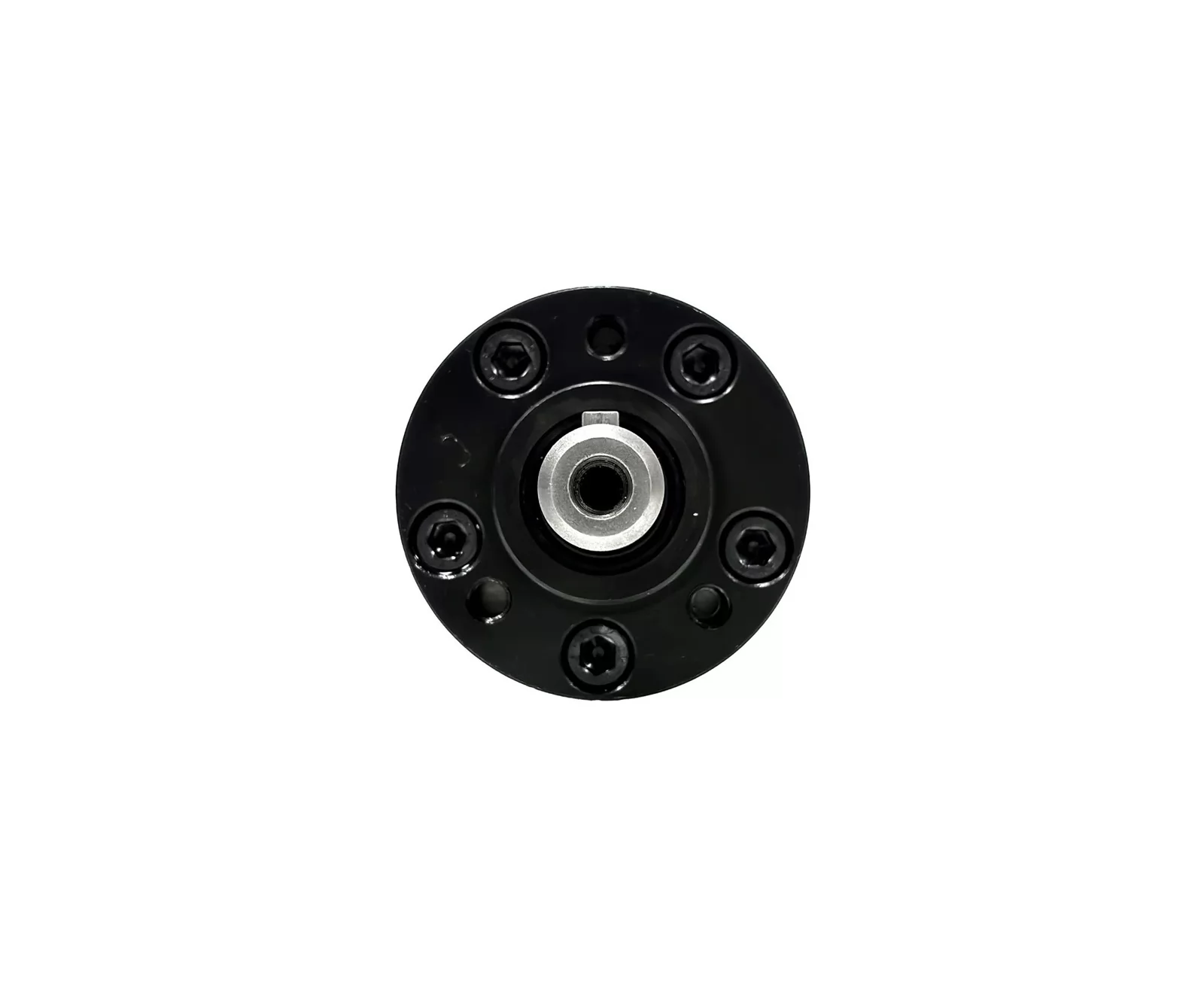

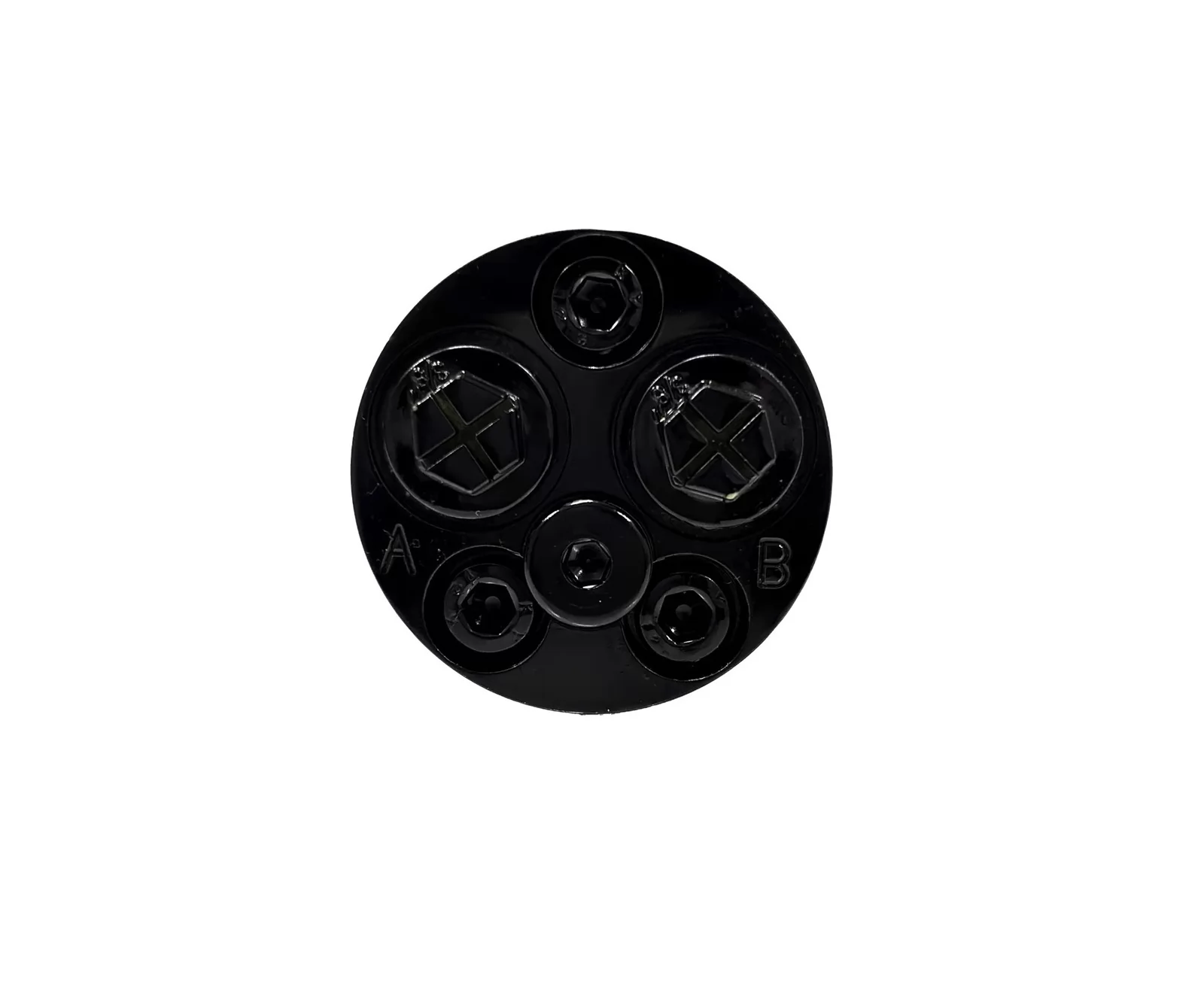

يعرض المعرض صوراً مرجعية مستقلة لسلسلة BMM بتكوين العمود ذي الخابور والمنافذ الخلفية. لا تحدد الصور إزاحة معينة. يُرجى التأكد من تطابق العمود والشفة وتوزيع المنافذ المورّدة مع مخطط الطلب المعتمد.

الميزات الرئيسية

• تصميم مداري بتوزيع عبر العمود: شكل مدمج لمحرك صغير يوفر عزماً عالياً بسرعة منخفضة في المعدات المتنقلة والثابتة الخفيفة.
• ست إزاحات: 8 و12.5 و20 و32 و40 و50 سم³/دورة. تتميز الأحجام الأصغر بسرعة أعلى مقابل عزم أقل، حتى 1592 دورة/الدقيقة بشكل مستمر في الطراز BMM-8.
• ثلاثة خيارات للشفة: تركيب من النوع M وU وF.
• أربعة خيارات للعمود: A1 بخابور 16 مم، A2 بخابور 15.875 مم (5/8 بوصة)، A3 عمود مجزّأ لولبي DIN 5482 B17x14، A4 بخابور 14 مم.
• دوران ثنائي الاتجاه: عند النظر في مواجهة العمود، يؤدي دخول التدفق من المنفذ A وخروجه من المنفذ B إلى دوران في اتجاه عقارب الساعة. وعند عكس التدفق يصبح الدوران عكس اتجاه عقارب الساعة.
• خيارات المنافذ: يُحدَّد نوع المنفذ عند الطلب ويُؤكَّد بما يتوافق مع واجهة الخراطيم أو المشعب لديكم.

المواصفات الفنية للطرازات من BMM-8 إلى BMM-50

ينبغي أن يبدأ الاختيار من عزم الدوران المطلوب عند الضغط المستمر، ثم التحقق من السرعة بما يتناسب مع التدفق المتاح. كل رقم أدناه يمثل تصنيفاً مستقلاً في الكتالوج، لذا لا يمكن لأي محرك بلوغ جميع القيم القصوى في الوقت نفسه.

حدود التشغيل

• لا تشغّل المحرك على أعلى سرعة وأقصى ضغط في الوقت نفسه.
• تنطبق التصنيفات المتقطعة لمدة لا تزيد عن 10% من كل دقيقة (6 ثوانٍ في الدقيقة).
• الحد الأقصى الموصى به لدرجة حرارة النظام: 82°C.
• يتميز BMM-40 وBMM-50 بتصنيفات ضغط مستمر أقل، وهي 90 بار و70 بار.
• تختلف حدود ضغط ختم العمود باختلاف السرعة وترتيب تصريف الهيكل. ونحن نؤكدها وفقًا للدائرة الهيدروليكية الخاصة بكم.

قائمة التحقق الخاصة بالطلب والتركيب

1. الإزاحة: BMM-8 أو 12.5 أو 20 أو 32 أو 40 أو 50.
2. الفلنجة: M أو U أو F.
3. العمود: A1 أو A2 أو A3 أو A4.
4. خيار المنفذ.
5. اتجاه الدوران، بالإضافة إلى أي تهيئة للدوران العكسي.
6. خيارات أخرى، وضغط النظام، والتدفق، وتصميم تصريف العلبة، ورسم واجهة التركيب.

أسماء البحث لدى العملاء، والأسماء البديلة للطرازات، واستفسارات أرقام القطع

يُوصف المحرك الهيدروليكي المداري الصغير BMM أيضًا بأنه محرك جيروتور صغير، أو محرك هيدروليكي بصمام بكرة، أو محرك LSHT صغير. عند طلب عرض سعر، يُرجى تضمين رمز لوحة البيانات الكامل بدلًا من اسم العائلة فقط.

مراجع المحركات الأصلية OMM لتقييم الاستبدال

إذا تم تحديد محركك الحالي على أنه من طراز Danfoss أو Sauer-Danfoss OMM، فأرسل رقم القطعة الكامل وصورة لوحة البيانات ومخطط التركيب. تم التحقق من مراجع الشركة المصنّعة الأصلية التالية بحسب هوية الطراز. وهي مراجع للاستفسار فقط، وليست ادعاءات بقابلية التبادل المعتمدة ولا رموز مخزون لدى Olive Branch.

قد يحدد كل رقم قطعة أصلي عمودًا أو شفة أو موقع منافذ أو سنًّا أو ختمًا أو تهيئة تصريف مختلفة. إن تطابق الإزاحة الاسمية وحده لا يكفي لإثبات إمكانية الاستبدال. نقوم بفحص هذه الواجهات ونقطة التشغيل والضغط والسرعة وعزم الدوران قبل تأكيد محرك Olive Branch المصنّع بشكل مستقل. لا يتم هنا تخصيص أي رمز OMM للطراز BMM-40 دون مرجع تم التحقق منه.

قد تستخدم الاستفسارات الدولية العبارات التالية: motor hidráulico orbital BMM (بالإسبانية)، moteur hydraulique orbital BMM (بالفرنسية)، BMM Orbitmotor (بالألمانية) أو гидромотор BMM (بالروسية). اذكر رقم الطراز ورقم القطعة الكاملين نفسيهما بأي لغة.

لماذا تختارنا

تقوم Olive Branch Hydraulics بتصنيع المحركات الهيدروليكية والمضخات الهيدروليكية ذات التروس والمكونات ذات الصلة في خبي بالصين. التوريد وفق شروط EXW، ويتم تسعير كل طلب بحسب التكوين والكمية.

• الموزعون ومشترو الجملة: يمكن تسعير إزاحات BMM المتنوعة ورموز الأعمدة المختلفة ضمن طلب واحد، مع تحديد السعر لكل تكوين وحسب الحجم.
• عملاء OEM/ODM: يتم تصنيع المحركات وفق عينتكم أو مخططكم، ويجري التحقق من الواجهة قبل بدء الإنتاج.
• مشترو العلامات التجارية الخاصة: يتم تسعير متطلبات التغليف والوسم لكل تكوين على حدة.
• الطلبات التجريبية والمشاريع الناشئة: يتم تحديد الحد الأدنى لكمية الطلب وشروط العينات لكل طراز ومجموعة خيارات.
• مشترو المشاريع والمستخدمون النهائيون: يتم تأكيد الملاءمة من خلال فحص النظام والواجهة، وليس افتراضها استنادًا إلى اسم الطراز.

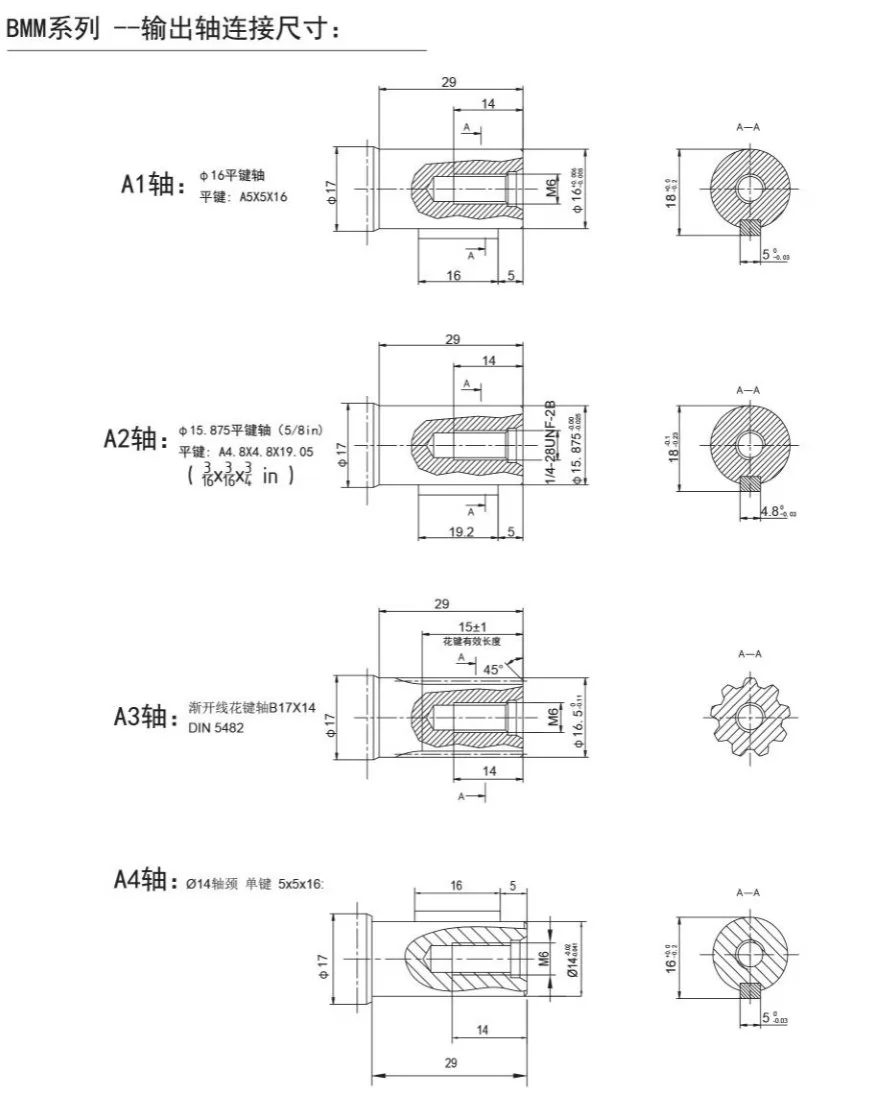

يتضمن المعرض الرسم الفني الوارد في الكتالوج لخيارات العمود A1-A4. يرجى طلب مخطط التركيب الخاص بالتكوين وكتالوج السلسلة قبل إجراء الطلب.

الأسئلة الشائعة

هل يمكن تشغيل BMM-50 عند 455 دورة في الدقيقة وضغط 140 بار في الوقت نفسه؟

لا. يستبعد الكتالوج الجمع بين أعلى سرعة وأقصى ضغط، كما أن 140 بار هو تصنيف متقطع فقط.

ما المدة التي يمكن خلالها تطبيق التصنيفات المتقطعة؟

لا تزيد عن 10% من كل دقيقة، أي 6 ثوانٍ في الدقيقة.

ما هو العمود المناسب لوصلة مجرى مسنن DIN 5482؟

العمود A3، مجرى مسنن إيفولوتي DIN 5482 B17x14. أما A2 فهو الخيار ذو الخابور بقياس 5/8 بوصة.

كيف أحدد رمز الطلب الصحيح لمحرك BMM؟

حدد إزاحة محرك BMM والفلنجة والعمود والمنافذ واتجاه الدوران والخيارات. تأكد من الرمز الكامل بالرجوع إلى مخططك أو المحرك القديم؛ لا يتضمن هذا الكتالوج أرقام قطع OEM الخاصة بالمعدات.

ما هو الضغط الذي يتحمله ختم عمود المحرك؟

يعتمد ذلك على السرعة وترتيب تصريف الهيكل. أرسل لنا بيانات الدارة الخاصة بك لنؤكد الحد المناسب لتطبيقك.

كيف يتم التعامل مع الحد الأدنى للطلب والعينات والتغليف والتسليم؟

يتم تسعير جميع هذه البنود الأربعة حسب كل تهيئة. الأسعار على أساس التسليم من المصنع (EXW) هيبي، الصين.

دعوة لاتخاذ إجراء

أرسل إزاحة محرك BMM والفلنجة والعمود والمنفذ واتجاه الدوران والكمية وسوق الوجهة. سنرد عليك بعرض سعر على أساس EXW وشروط العينات ومدة التسليم لهذه التهيئة.
