محرك هيدروليكي مداري BMH بتوزيع عمود، 195-985 سم³/دورة

نظرة عامة على المنتج

المحرك الهيدروليكي المداري BMH هو محرك جيروللر بتوزيع عبر العمود، متوفر بثمانية سعات إزاحة: BMH195 وBMH245 وBMH310 وBMH390 وBMH490 وBMH630 وBMH800 وBMH985. يتراوح عزم الدوران المستمر من 383 Nm إلى 1242 Nm، ويتحمل كل حجم تدفقًا مستمرًا قدره 75 L/min.

تشمل خيارات العمود عمودًا بمفتاح قياس 32 mm، وعمودًا مسننًا بـ 14 سنًا بنسختين قصيرة وطويلة، إضافة إلى أعمدة مسننة بمعيار SAE ومسننات مستطيلة. يُصنَّع كل محرك وفق رسم معتمد ويُورَّد بشروط EXW هيبي، الصين.

الميزات الرئيسية

• توزيع عبر العمود مع مجموعة جيروللر: يحمل عمود الخرج نظام التحكم بالتدفق. يتراوح الطول من سطح التثبيت إلى المؤخرة H من 172 mm (BMH195) إلى 259 mm (BMH985) مع منافذ متدرجة؛ ويُضاف إليه طول امتداد العمود.
• أربع شفاه تثبيت: F1 بأربعة ثقوب، وF2 بستة ثقوب متدرجة، وF3 بثقبين متدرجين، وF4 بأربعة ثقوب عرضية. القطر الاسمي لحلقة التمركز Ø82.55 mm.
• خمس مجموعات منافذ (رئيسي / تصريف): P1 G1/2 / G1/4؛ P2 M22×1.5 / M14×1.5؛ P3 حلقة O مقاس 7/8-14 / 7/16-20 UNF؛ P4 1/2-14 NPTF / 7/16-20 UNF.
• منافذ على وجه الشفة P5: عدد 2 × Ø14 مع 4 × M8. لا يمكن استبدال P5 بمشعب P1 ذي المنافذ اللولبية.

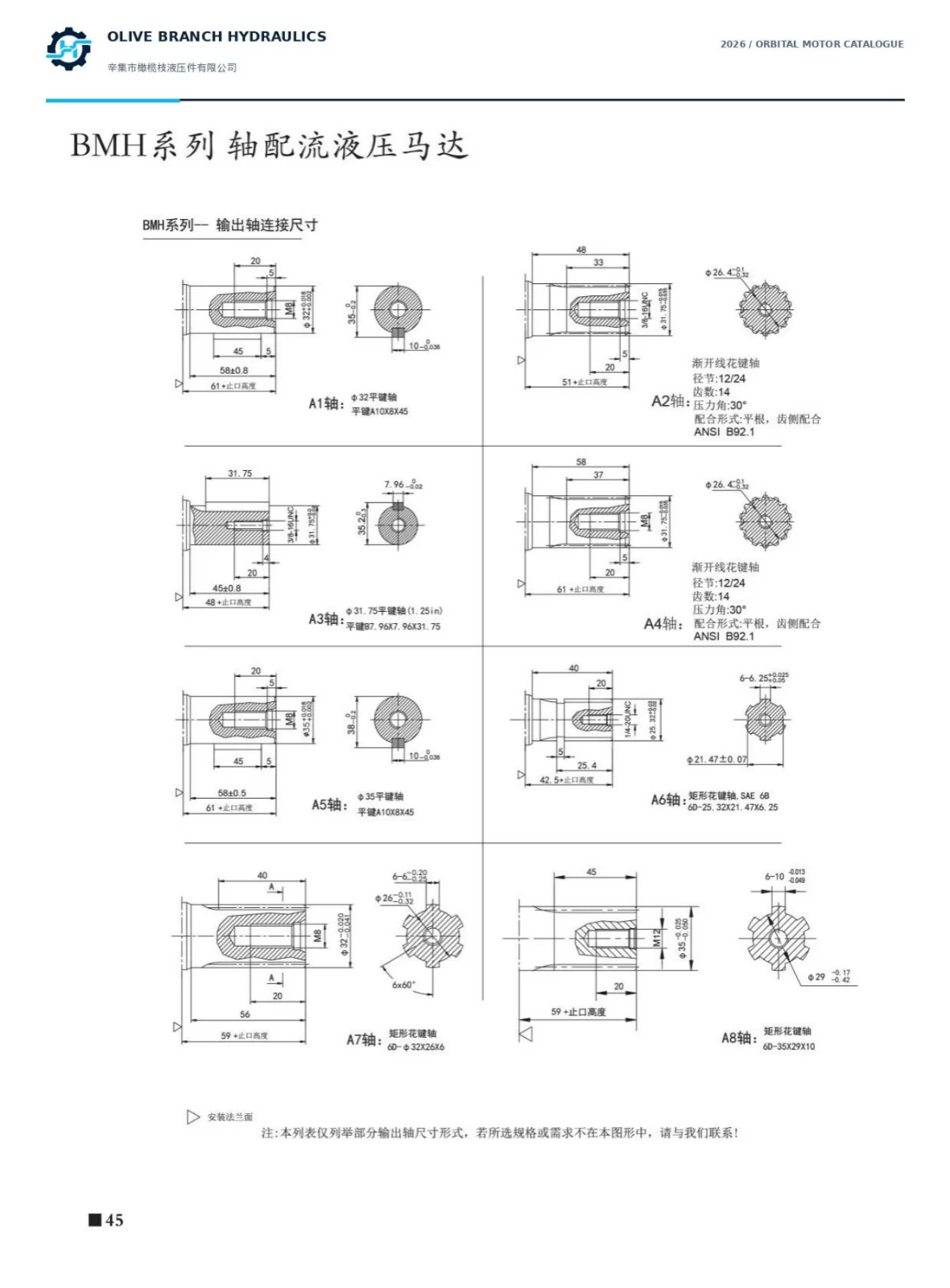

• ثمانية أطراف للعمود: A1 بقطر Ø32 mm مع مفتاح A10×8×45؛ A2 قصير وA4 طويل بمسنن 14T 12/24 DP بزاوية 30°؛ A3 بقطر Ø31.75 mm مع مفتاح 7.96×7.96×31.75.
• أطراف عمود إضافية: A5 بقطر Ø35 mm مع مفتاح A10×8×45؛ A6 SAE 6B 6D 25.32×21.47×6.25؛ A7 6D 32×26×6؛ A8 6D 35×29×10.
• اتجاه الدوران: الاتجاه R هو القياسي. عند النظر إلى العمود، يؤدي دخول الزيت من المنفذ A وخروجه من المنفذ B إلى الدوران في اتجاه عقارب الساعة. أما L فهو الاتجاه المعاكس.
• الطلاء: N بدون طلاء، Q أزرق، B أسود، S فضي.

المواصفات الفنية: تصنيفات المحرك الهيدروليكي المداري BMH

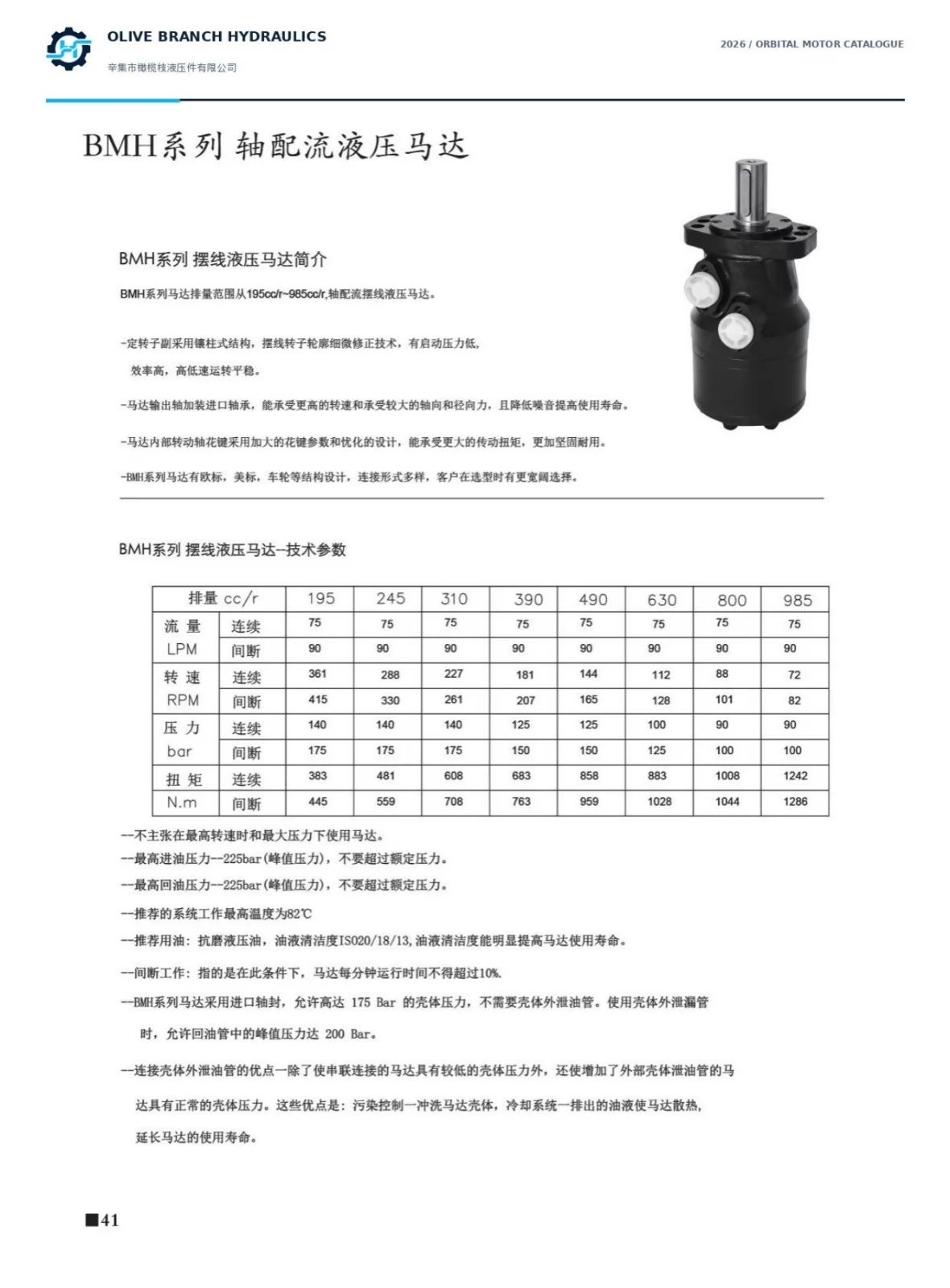

جميع القيم الواردة أدناه هي تصنيفات موجزة من الكتالوج. لا يجوز استخدام الحد الأقصى للضغط والحد الأقصى للسرعة في وقت واحد. يتطلب كل حد في الجدول توافر ظروف التشغيل المذكورة؛ ويقتصر التشغيل المتقطع على 6 ثوانٍ في الدقيقة.

معدل التدفق هو 75 لتر/دقيقة بشكل مستمر و90 لتر/دقيقة بشكل متقطع لجميع المقاسات الثمانية. استخدم زيتًا هيدروليكيًا مقاومًا للتآكل بدرجة نظافة 20/18/13 وفق ISO 4406، مع الحد الأقصى الموصى به لدرجة حرارة الزيت وهو 82 °C.

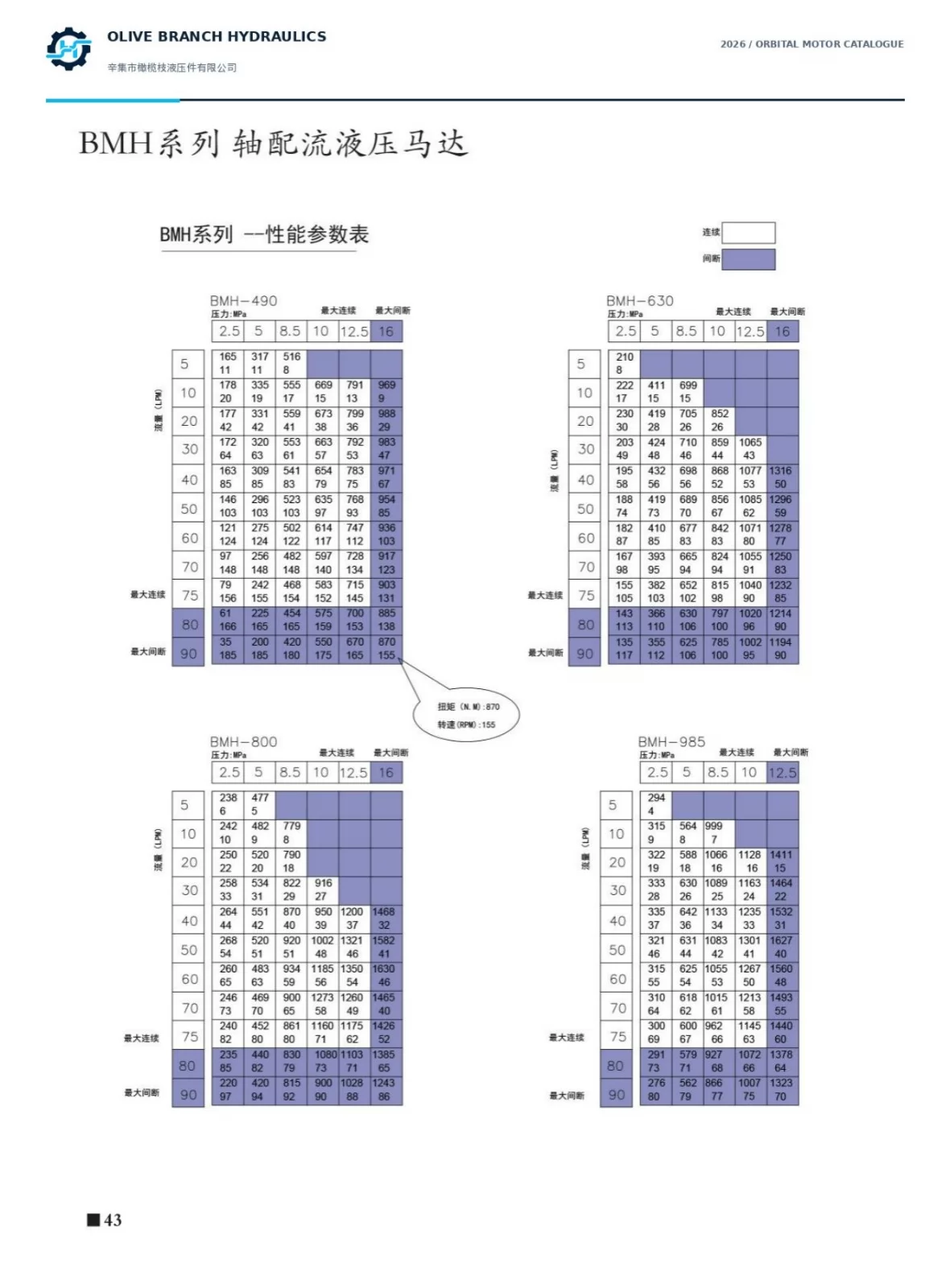

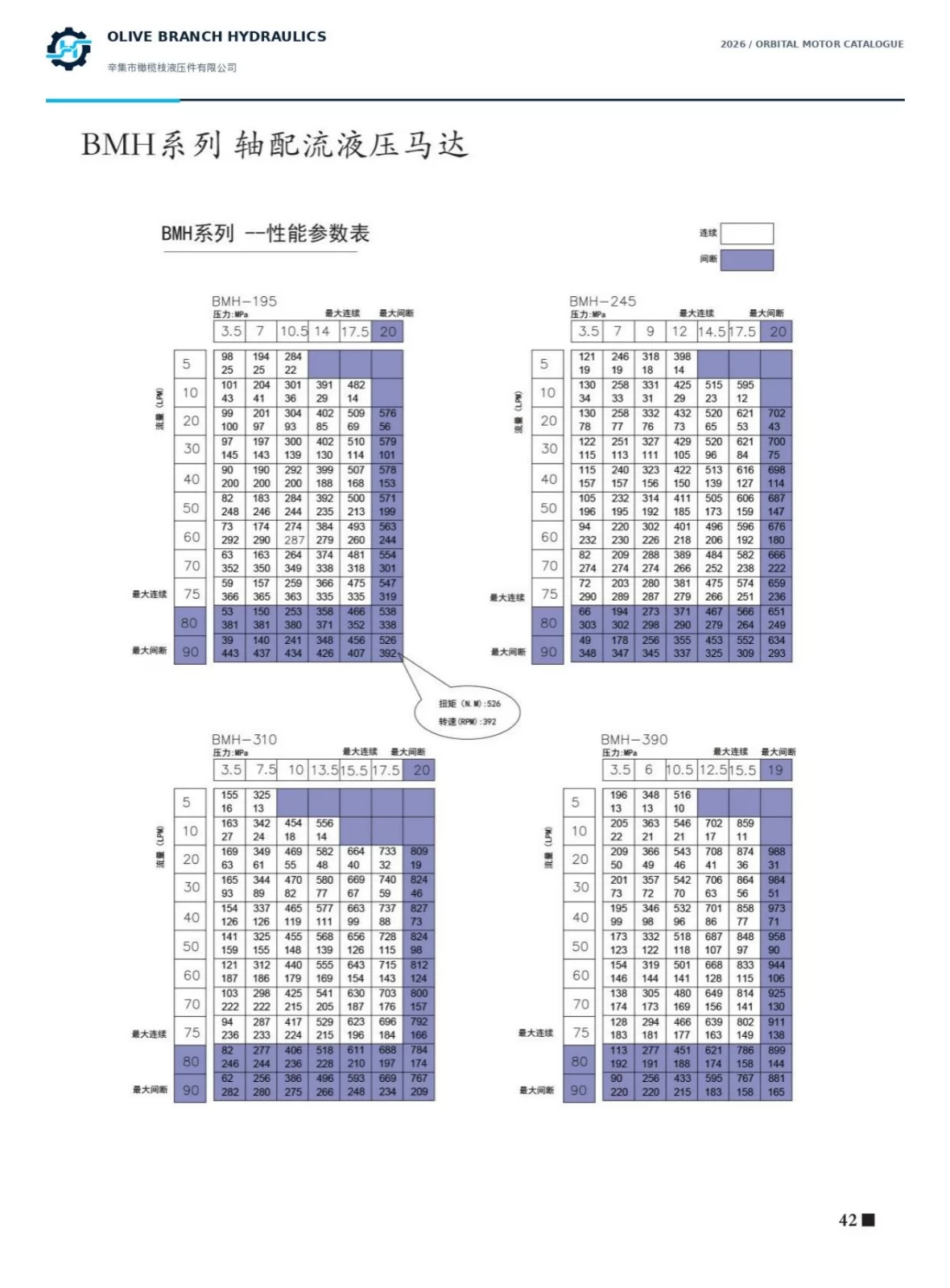

تعرض منحنيات الأداء في الكتالوج بعض النقاط التي تتجاوز هذه الأرقام، لكن الاختيار وعروض الأسعار تتبع الجدول الموجز. يتم التأكد من ضغط الهيكل والضغط الخلفي وترتيب التصريف لكل سرعة وكل ختم وكل دائرة. لا توجد قيمة ثابتة واحدة تنطبق على جميع الحالات.

طول التركيب وتسميات الطرازات

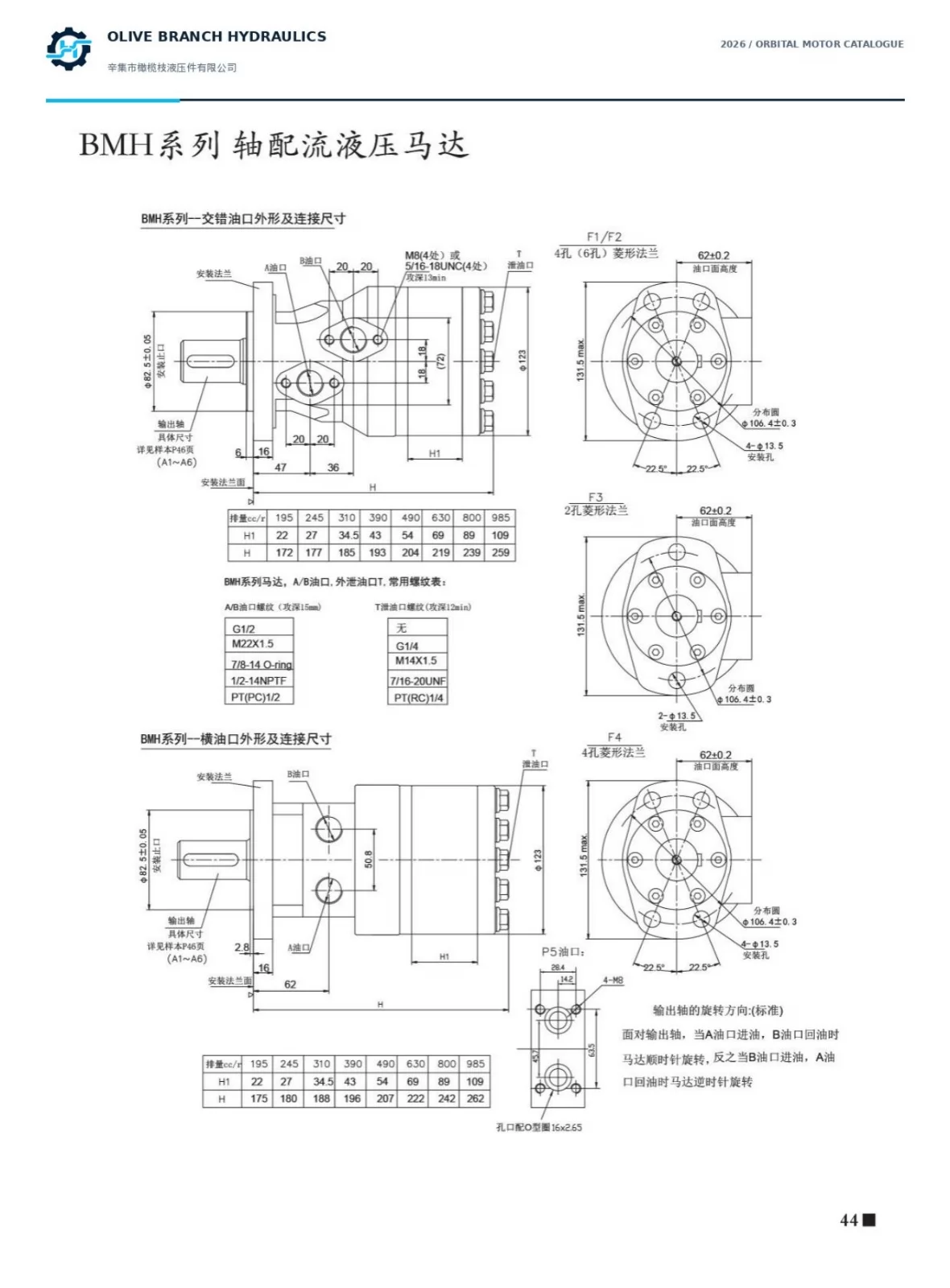

يتم قياس H من وجه الشفة إلى الجزء الخلفي من المحرك. يتم أخذ تفاوت الدليل (Pilot) من الرسم المعتمد المتضمن للتفاوتات الخاص بكل طلب.

مصطلحات بحث أخرى لهذا المحرك: motor hidráulico orbital BMH (ES)، moteur hydraulique orbital BMH (FR)، орбитальный гидромотор BMH (RU).

قائمة التحقق من مطابقة المعدات

1. عزم الدوران والسرعة المطلوبان عند ضغط التشغيل، بالإضافة إلى دورة التشغيل.
2. رمز العمود (A1–A8)، ورمز الشفة (F1–F4)، ورمز المنفذ (P1–P5).
3. اتجاه الدوران (R أو L) ورمز الطلاء.
4. نوع الدائرة، والضغط الخلفي، ومسار تصريف الهيكل، ومتطلبات الإحكام.
5. الأحمال الشعاعية والمحورية على العمود، ونوع الزيت، ودرجة حرارة التشغيل.
6. رسم المحرك الحالي، أو صورة لوحة البيانات، أو عينة تم قياسها.

تتم مراجعة التطبيقات مثل السيور الناقلة أو الحلزونات أو الونشات وفق هذه البيانات قبل تأكيد الملاءمة.

أسماء مرجعية لمحركات OMH وأرقام القطع الأصلية

يمكن للمشترين الاستفسار باستخدام BMH200 أو BMH250 أو BMH315 أو BMH400 أو BMH500 أو تسميات Danfoss OMH. يجب مقارنة هذه التسميات الاسمية الخارجية بمقاسات الكتالوج لدينا 195 و245 و310 و390 و490 بالاعتماد على الأبعاد وظروف التشغيل؛ فهذه الأرقام ليست مواصفات قابلة للاستبدال.

تم التحقق من هذه المعرّفات مقابل سجلات منتجات Danfoss PowerSource. وهي تحدد المحرك الأصلي الخاص بالعميل، وليست رموز مخزون Olive Branch ولا تمثل ضمانًا للاستبدال المباشر؛ إذ لا يزال من الضروري تأكيد الشفة والعمود والأختام والمنافذ والأحمال وظروف التشغيل.

سجلات الطرازات الأصلية: OMH 200 / 11180705، OMH 200 / 151H1091، OMH 250 / 151H1013، OMH 315 / 151H1014، OMH 500 / 151H1016.

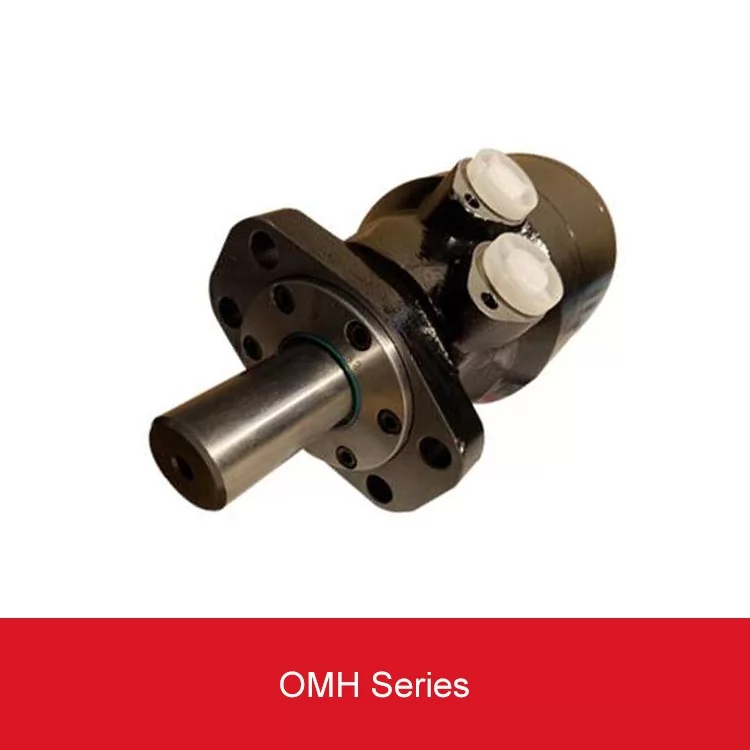

تُظهر صورتا المنتج هيكلَي عمود بخابور من سلسلتي BMH/OMH ذات الصلة مع خيارات الفلنجة والمنفذ الجانبي. وهما مرجعان للسلسلة وليستا صورتين تثبتان إزاحة محددة أو كل التكوينات؛ أما الصور التقنية الست فتعيد إنتاج بيانات كتالوج Olive Branch.
