محرك هيدروليكي مداري BM4 بتوزيع عبر العمود بإزاحة 245-800 سم³/دورة

نظرة عامة على المحرك الهيدروليكي المداري BM4

ست سعات إزاحة في هيكل واحد بقطر 123 mm: يغطي المحرك الهيدروليكي المداري BM4 السعات 245 و310 و390 و490 و630 و800 cc/rev. وهو محرك هيدروليكي بتوزيع عبر العمود، مزوّد بعمود إخراج مدمج، ومجموعة أسطوانات من نوع جيرولر، ومحامل دحرجة في كلا الطرفين.

تشمل التطبيقات المذكورة في الكتالوج معدات حقول النفط ومعدات مناجم الفحم والرافعات الصغيرة. ويتم التأكد من ملاءمته لآلة معينة بالرجوع إلى طراز الآلة ورقم قطعة المحرك الحالي ومخططه ودورة التشغيل لديكم.

تسميات الطرازات والمصطلحات المحلية

• صيغ الكتابة بالشرطة أو بالمسافة: BM4-245 / BM4 245، BM4-310 / BM4 310، BM4-390 / BM4 390، BM4-490 / BM4 490، BM4-630 / BM4 630، BM4-800 / BM4 800.
• بالإسبانية: motor hidráulico orbital BM4, motor orbital con distribución por eje.
• بالفرنسية: moteur hydraulique orbital BM4, moteur orbital à distribution par l'arbre.
• بالروسية: орбитальный гидромотор BM4, гидромотор с распределением через вал.

الميزات الرئيسية للمحرك ذي التوزيع عبر العمود

• التوزيع عبر العمود: يتم توزيع الزيت من خلال عمود الإخراج المدمج. وهذا المحرك ليس محركًا بصمام قرصي ولا محركًا مكبسيًا.
• مجموعة أسطوانات جيرولر: يحدد الكتالوج مجموعة دوّار وجزء ثابت من نوع الأسطوانات.
• محامل دحرجة في كلا الطرفين: يرتكز عمود الإخراج من الأمام والخلف. يجب التحقق من حمل المحامل في أنظمة الدفع ذات الأحمال الجانبية مثل التروس السلسلية أو أسطوانات الونش.
• هيكل شائع بطول 123 مم: يتراوح بُعد الكتالوج H1 من 27 مم إلى 89 مم؛ يُرجى مراجعة رسم التركيب الكامل لكل تهيئة.
• خيارات المحرك ذي العمود المحزز المستطيل: يُدرج الكتالوج خمسة رموز للعمود المحزز المستطيل وأربعة رموز للعمود ذي الخابور؛ تتطلب أبعاد وصلة التوصيل والتباين في A9 التأكيد.

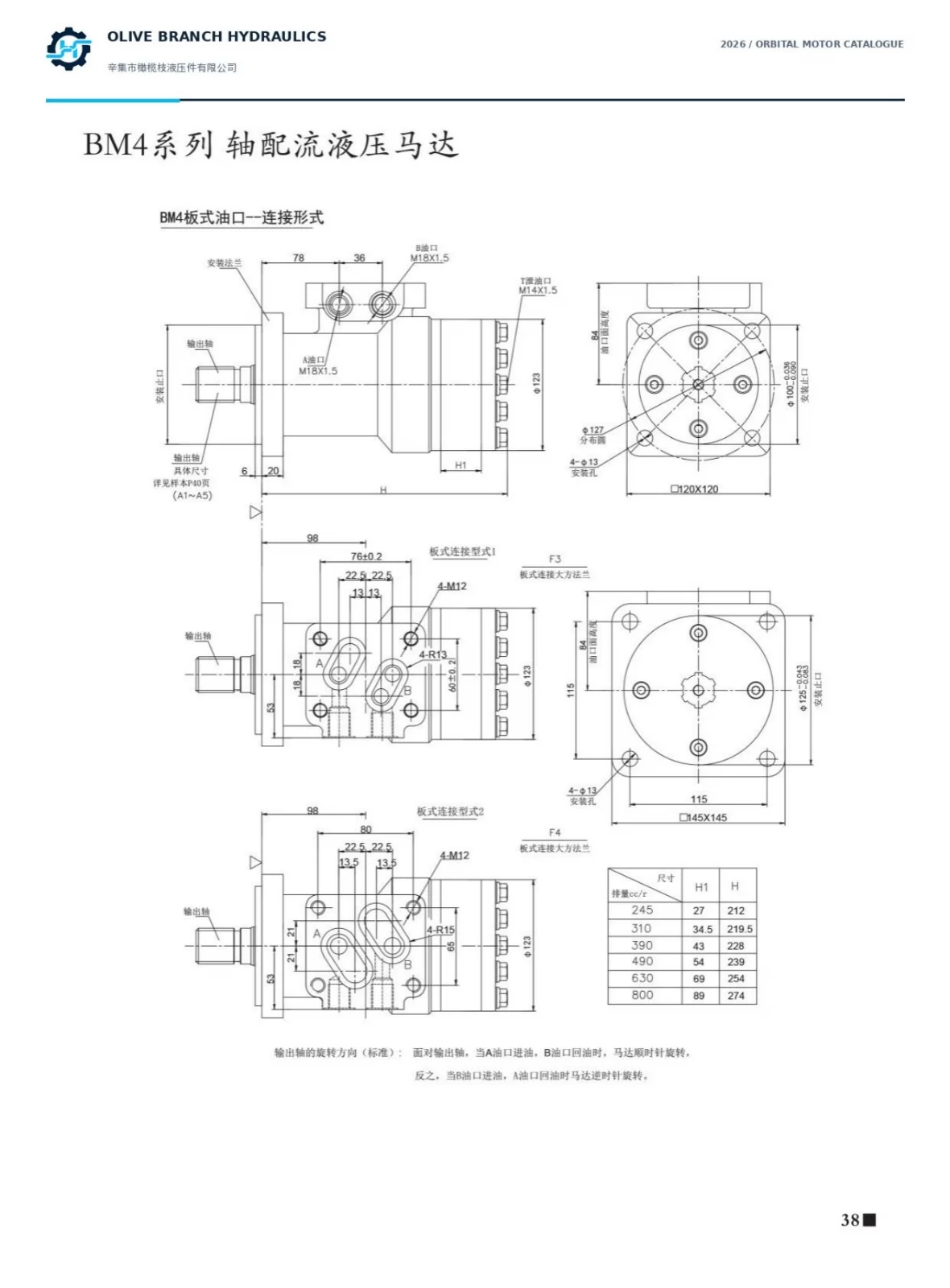

• أربعة رموز للتركيب: تتوفر شفتان مربعتان (F1، F2) ولوحان للتثبيت (F3، F4)، بأقطار توجيه تبلغ 100 مم أو 125 مم.
• خيارات التشطيب: N غير مطلي، Q أزرق، B أسود، S فضي.

المواصفات الفنية واختيار الطراز BM4

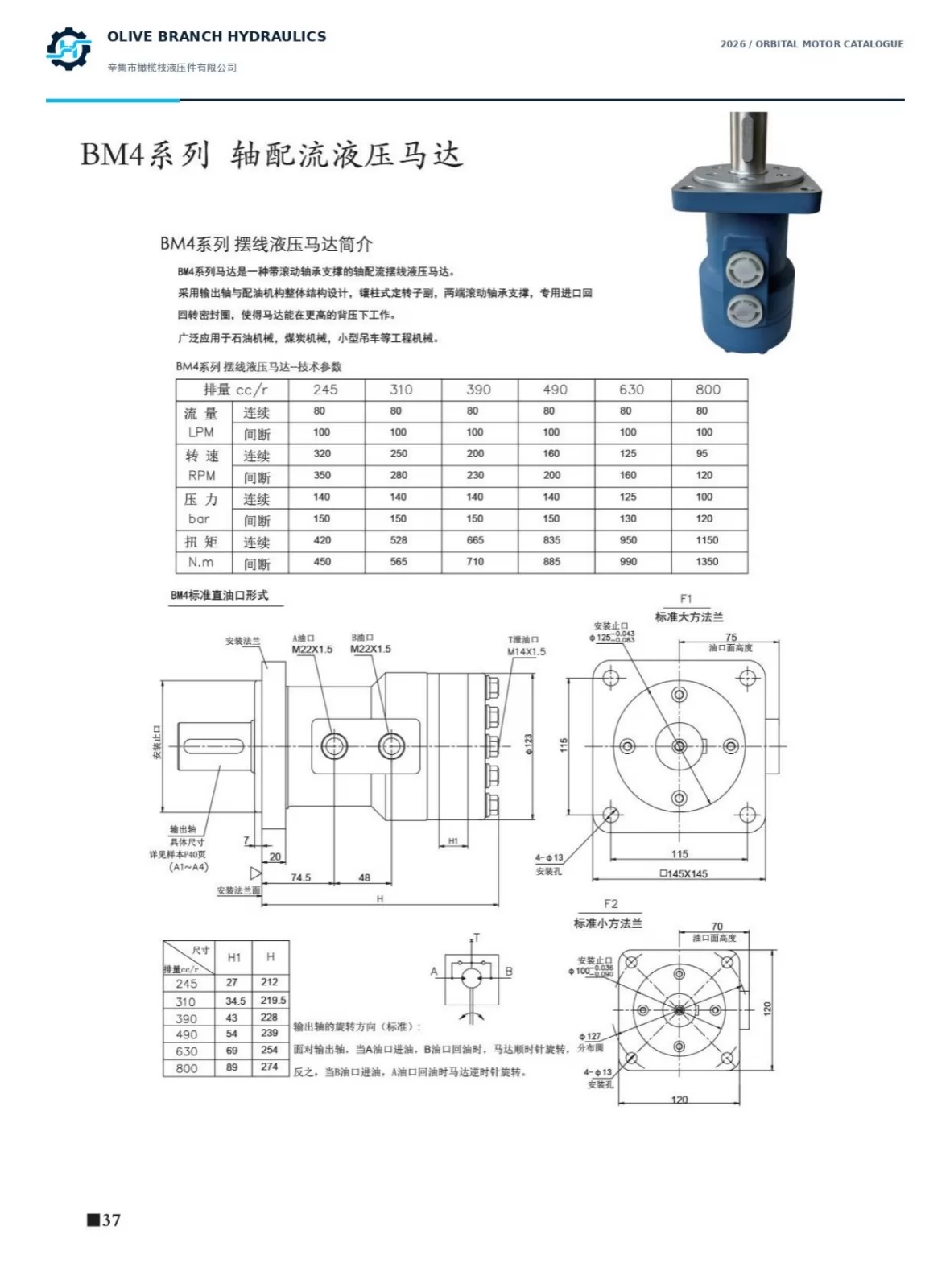

تبلغ سعة التدفق المقدّرة 80 لتر/دقيقة للتشغيل المستمر و100 لتر/دقيقة للتشغيل المتقطع لجميع المقاسات الستة. اختر الإزاحة بناءً على عزم الدوران المطلوب، ثم تحقق من حد السرعة عند تلك الإزاحة.

اقرأ الحدود كلًا على حدة. كل رقم يمثل حدًا أقصى منفردًا، وليس نقطة تشغيل متزامنة. يجب التحقق من التشغيل المتقطع بما يتوافق مع دورة التشغيل الفعلية لديكم.

رموز التركيب والمنافذ والعمود والدوران

قائمة مراجعة مطابقة المعدات

1. طراز الماكينة ورقم القطعة المدوّن على اللوحة التعريفية للمحرك الحالي.
2. رسم المحرك أو صور توضح الشفة ونهاية العمود ووجه المنافذ.
3. مقاس الشفة ونمط البراغي وقطر التمركز، مقاسة بالمليمتر.
4. نوع العمود وعدد الأسنان (الشقوق) وأبعادها، أو قطر العمود ذي الخابور ومقاس الخابور.
5. نوع المنفذ ومقاس السنّ، وما إذا كان يُستخدم خط تصريف خارجي.
6. اتجاه الدوران المطلوب، إضافةً إلى ضغط التشغيل والسرعة وعزم الدوران ودورة التشغيل.

أرقام القطع وأسماء البحث وتطبيقات BM4

تورّد Olive Branch Hydraulics سلسلة توزيع العمود BM4 هذه لمجموعات التطبيقات المذكورة في الكتالوج، وهي معدات حقول النفط ومعدات مناجم الفحم والرافعات الصغيرة. ولا يمكن تحديد علامة تجارية أو طراز معين للماكينة أو وظيفة رفع محددة من اسم السلسلة وحده.

تشمل أوصاف الاستفسار الشائعة: محرك هيدروليكي دوراني BM4 (سيكلويدي)، ومحرك مداري منخفض السرعة وعالي العزم، ومحرك بتوزيع على العمود بمحامل شعاعية، ومحرك هيدروليكي بأسنان مستطيلة، ومحرك BM4 بعمود ذي خابور. ويشير اختلاف المسافة أو الواصلة إلى طراز اسمي وليس إلى محرك مكتمل التهيئة.

للاستفسار عن أرقام القطع، يُرجى إرسال الرقم الأصلي الكامل للمحرك واللوحة التعريفية وطراز المعدة. يوفّر الكتالوج BM4 إضافةً إلى حقول الإزاحة والشفة والعمود والمنفذ والدوران والطلاء؛ ولا يُعرض أي رمز OEM رقمي خارجي على أنه رمز SKU لدى Olive Branch أو بديل مباشر تم التحقق منه.

صورة المنتج هي مرجع لهيكل سلسلة BM4 يوضح شفة مربعة بأربعة مسامير، وعمود مخدد مستطيل، ومنافذ جانبية مستقيمة. ولا تحدد الصورة إزاحة معينة ولا جميع الواجهات الاختيارية؛ وتتبع الأبعاد والمواصفات المقننة رسومات كتالوج Olive Branch المرفقة أدناه.

راجع محرك توزيع العمود BM3 المجاور للاطلاع على بيانات السلسلة بشكل منفصل. تأكد من الأبعاد والمواصفات المقننة قبل مقارنة البدائل.

الطلب من Olive Branch Hydraulics

يتم تصنيع كل طلب وفق تهيئة مطابقة لرسم قمتم بتأكيده. ويتم تثبيت الرمز الكامل، الذي يشمل الإزاحة والشفة والمنافذ والعمود والدوران والطلاء، قبل الإنتاج، بحيث تُنتج الطلبات المتكررة المحرك نفسه.

• الجملة والموزعون: نقدم عرض سعر لكل رمز تهيئة بنظام التسليم EXW هيبي، مع سعر منفصل لكل كمية طلب تحددونها.
• التصنيع الأصلي/التصميم الأصلي (OEM/ODM): أرسلوا متطلباتكم لمراجعة الرسومات. يتم الاتفاق على شروط العينات وأي عينة معتمدة ومواصفات الدفعة وجدول التسليم في عرض السعر.
• العلامة الخاصة: نوفر تغليفًا وملصقات بيضاء أو مخصصة تحمل علامتكم التجارية ورقم القطعة الخاص بكم.
• مشترو المشاريع والمستخدمون النهائيون: نتحقق من ظروف التشغيل والأبعاد قبل تقديم عرض السعر. ويتم طلب الوحدات البديلة بالرمز المؤكد نفسه.
• الوكلاء الإقليميون: يتم الاتفاق على شروط المنطقة والتسعير بشكل فردي عند التقديم.

الأسئلة الشائعة حول المحرك المداري BM4

هل BM4-490 هو نفسه BM4-500؟

لا. نحن نورّد إزاحة اسمية قدرها 490 سم³/دورة؛ وإذا كانت آلتكم تتطلب 500، يرجى إرسال الرسم وظروف التشغيل لنتمكن من مراجعتها.

هل يمكنني التشغيل عند أقصى ضغط وأقصى سرعة معًا؟

ليس بشكل افتراضي. يسري كل حد من الحدود المقدّرة على حدة، ويجب التأكد من التشغيل المتقطع بالرجوع إلى دورة التشغيل لديكم.

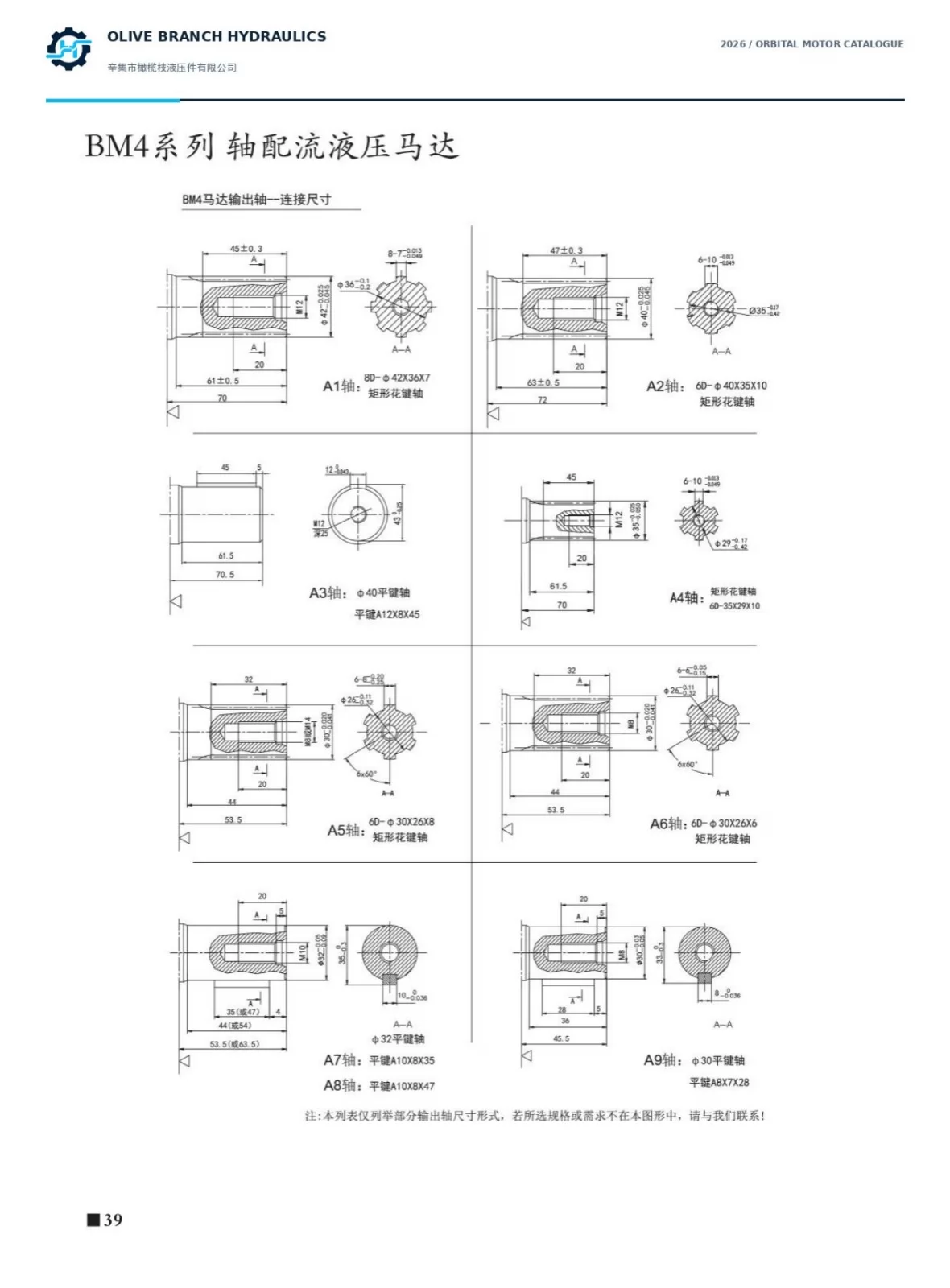

أي عمود هو A9؟

يتحدد ذلك بالرسم الفني فقط. يُظهر رسمنا قطرًا Ø30 mm مع خابور A8x7x28، بينما يذكر جدول الطلب قطرًا Ø40 mm، لذا نؤكد ذلك بالرجوع إلى عينتكم أو رسمكم الفني قبل تقديم عرض السعر.

هل سيحل محل المحرك في معدة الحفر أو معدات الفحم أو الرافعة لدي؟

فقط بعد التحقق. يتطلب التركيب معرفة رقم قطعة المحرك المركّب، وطراز المعدة، والأبعاد، ونقطة التشغيل؛ وتوضح قائمة التحقق ذات النقاط الست أعلاه المعلومات المطلوبة.

هل لوحتا المنافذ P2 وP3 قابلتان للتبادل؟

لا. كلتاهما تستخدمان منفذين رئيسيين 2x M18x1.5 مع منفذ تصريف M14x1.5، لكن هندسة أوجه المنافذ مختلفة.

كيف يتم تقديم الأسعار والشروط؟

الأسعار على أساس التسليم من المصنع (EXW) في خبي، لكل رمز تهيئة. يُذكر الحد الأدنى للطلب ورسوم العينات ومدة التسليم في كل عرض سعر.

اطلب عرض سعر لمحرك BM4

أرسلوا رقم قطعة المحرك الحالي أو الرسم الفني، ورموز الشفة والعمود والمنافذ لديكم، وكميتين أو ثلاث كميات للطلب. وسنرسل لكم سعر التسليم من المصنع (EXW) في خبي لكل شريحة كمية، إضافةً إلى رسم تهيئة لاعتمادكم.
